Почему каждой системе генерации электроэнергии нужны надёжные паровые ловушки?

В загруженной электростанции паровые ловушки тихо выполняют тяжёлую работу. Пар — рабочая лошадка в производстве электроэнергии, но как только он конденсируется, его нужно удалить, иначе эффективность резко падает. Паровой ловловитель — это, по сути, автоматический клапан, который фильтрует конденсат и неконденсируемые газы (например, воздух), не пропуская выход живого пара. Во время запуска и переключения нагрузки инженеры на объекте часто замечают тонкие признаки проблем с ловушкой: колебания давления в коллекторе, слабое дребезжание при задержке конденсата или рычаг ловушки, который заедает и требует дополнительной силы (увеличенного «крутящего момента») для сброса. При очень низких конденсатных нагрузках плохо ведущая себя ловушка может никогда полностью не оседать, вызывая нестабильные вибрации. Возможно, самым коварным является небольшая утечка уплотнения: после множества термических циклов даже уплотнения PTFE или FKM могут утомляться и приводить к медленной протечке пара. Каждая из этих проблем — колебания давления, вибрации и небольшие утечки — указывает на то, что ловушка начинает срабатывать. Инженер может заметить, что резкие падения температуры пара или недостижение теплообменников часто приводят к тому, что конденсат не очищается эффективно.

Во многих полевых операциях эти неудачи образуют чёткие цепочки причины и следствия. Например, сильные термические циклы (быстрая инжекция холодного конденсата в горячий сифон) приводят к усталости уплотнения, вызывая микроскопические утечки пара со временем. Такие утечки тратят энергию впустую: по словам Эмерсона, каждая протекающая ловушка запускает «звено в цепочке прямых потерь энергии», заставляя котёл сжигать больше топлива. Аналогично, скачки давления в распределительных линиях могут вызывать дрожь диска или поплавка сифона, вызывая абразивный износ сиденья. В результате реакция клапанов в следующем цикле уменьшается, что приводит к накоплению водяного удара или конденсата. Коррозийное перенесение в паре может быть ещё хуже: если внутренности ловушки не сделаны из совместимых материалов, может возникнуть локальное образование ям, что значительно сокращает срок службы. Короче говоря, игнорировать неисправную ловушку — всё равно что игнорировать дыру в топливной магистрали — проблема сначала кажется незначительной, но быстро увеличивается.

Введение: Паровые ловушки как важные компоненты

Паровые ловушки незаменимы для эффективных паровых систем. Они гарантируют, что пар достигает каждой турбины котла и теплообменника сухим и при полном давлении. Рабочий сифон отбрасывает конденсат и воздух, чтобы пар мог равномерно заполнять трубы. Если конденсат остаётся, пар не может полностью передавать тепло и может даже попадать в насосные или турбинные линии, вызывая повреждения. Постоянно выбрасывая конденсат, паровые ловушки улучшают энергосбережение и оптимизацию процессов — предотвращая потери тепла, которые в противном случае снижают тепловую эффективность. Например, если сифон, который не открывается, будет протекать пар, из-за чего котёл будет работать интенсивнее для поддержания давления; Эмерсон сообщает, что такие утечки могут значительно увеличить расход топлива и выбросы. В то же время неисправно закрытая ловушка блокирует поток и теряет оборудование вниз по течению. Оба сценария снижают безопасность и эффективность.

Определение паровых ловунов в энергетических системах

В производстве электроэнергии паровой ловушник — это автоматический клапан, адаптированный для паровой работы. В отличие от ручного клапана, он не требует внешнего входа: он сам определяет условия входа. Ключевая функция проста — выпускать конденсат и газы, а также удерживать пар. По определению, паровые ловушки «фильтруют конденсат и неконденсируемые газы... не выпуская пар наружу." Внутренняя часть ловушки может быть поплавком, диском или чувствительным к температуре элементом, но цель всегда одна и та же. В обычной эксплуатации пар достигает конца трубопровода, выполняет свою работу (например, нагревает воду или приводит в движение турбину), затем конденсируется. Сифон открывается автоматически, когда конденсат или воздух достигает его, очищая трос, а затем закрывается, чтобы остановить пар. Таким образом, паровые ловушки защищают нижестоящие турбины и насосы от «затопления» и поддерживают работу теплообменников на полную мощность.

Пренебрежение паровыми сифонами может иметь серьёзные последствия. Без надёжного удаления конденсата даже короткие участки паровых труб ведут себя плохо. Представьте себе большой теплообменник: если его сифон выйдет из строя, конденсат скапливается и создаёт тепловой барьер, как отмечает Эмерсон — пар не может течь... конденсат, закатённый в теплообменник, уменьшает площадь рабочей поверхности обмена», поэтому технологическая жидкость недостаточно нагревается. Несколько сифонов по всей установке могут удвоить или утроить нагрузку котла, что приводит к дополнительному расходу топлива. Известное исследование показало, что каждый 1% задержанного конденсата, возвращаемого в котёл, экономит значительную долю энергии. На практике операторы обнаружили, что устранение всего нескольких протекающих сифонов часто приводит к заметному снижению потребления природного газа. Помимо эффективности, страдает и безопасность: гидропневматический молоток, вызванный конденсатным ударом, может повредить клапаны и трубы, а обратное давление на котлы может вызвать срабатывание защитных сооружений.

Механизмы действия

Как работают паровые ловушки.

В принципе, паровые сифомы работают как автоматические односторонние клапаны. Они должны открываться , когда присутствует жидкость или воздух, и закрываться , когда есть пар. Одна из распространённых конструкций — поплавковый ловушка: когда конденсат заполняет корпус сифома, поплавок поднимается и механически открывает клапан внизу. Когда вода выходит, поплавок падает, и клапан плотно закрывается под давлением пара. Другой — термостатический ловушки: он содержит температурно чувствительный элемент (часто биметаллическую пружину), который отклоняется, когда приходит более холодный конденсат, открывая клапан; когда горячий пар возвращается, элемент закрывается. Третий тип — термодинамическая (дисковая) ловушка: она использует более высокую кинетическую энергию пара. Когда пар с высокой скоростью попадает на плоский диск, он поднимает и запечатывает отверстие; Когда конденсат с меньшим импульсом течёт, диск открывается, чтобы вывести воду. Во всех случаях цель инженера одинакова: быстро прочистить воду, заблокировать пар.

Паровые сифофоны автоматически выполняют фазовое разделение. Как объясняет TLV, каждая конструкция ловушки использует специфические различия в свойствах пара и воды. Механические ловушки (такие как поплавковые или ковшевые ловушки) используют разницу плотности: пар (газ) гораздо легче жидкой воды, поэтому плавучесть или гравитация движут поплавок для открытия или закрытия клапана. Термодинамические ловушки используют кинетическую энергию: быстротекущий пар создаёт силу, которая удерживает клапан закрытым, тогда как медленно движущийся конденсат не может удержать эту силу и позволяет клапану открыться. Термостатическая ловушка фиксирует температуру: пока элемент находится при температуре, близкой к пару , он остаётся закрытым, но когда поступает субохлаждённый конденсат, элемент меняет форму, открывая дренаж. Каждый механизм имеет своё место, но все они работают без ручного вмешательства, что делает их идеальными для непрерывного парового обслуживания.

Типы паровых ловушек, используемых в производстве электроэнергии

В электростанциях два наиболее распространённых типа ловунов — это термодинамические (дисковые) ловушки и механические (поплавковый/ковшковый) ловушка, каждый из которых выбран для подходящей задачи.

Термодинамические ловушки

Термодинамические ловушки компактны и прочные. Типичная конструкция — диск из нержавеющей стали или легкосплавного сплава поверх седла клапана. Во время работы высокоскоростной пар, проходящий мимо диска, фактически удерживает его закрытым, создавая зону низкого давления. Когда конденсат входит внутрь, его низкая скорость может открыть диск, что позволяет разряжаться. Эти сифоны могут выдерживать высокие падения давления без регулировки, поэтому их часто встречают в трубах турбин или в перегретых паропроводах. У них нет движущихся механических частей (кроме диска), что означает надёжность и быстрый цикл. Во многих наших установках простые термодинамические сифоны используются для дренажа из линий турбин, так как они выдерживают ударные удары давления. Компромисс в том, что при очень низкой нагрузке эти ловушки могут «дрожать» (быстро циклировать), теряя крошечную часть пара, поэтому иногда добавляют приборы для контроля их работы.

Механические ловушки

Механические ловушки включают конструкции с поплавком и бункером или с перевёрнутым ковшем. В поплавковой ловушке конденсат поступает в камеру и поднимает поплавковый шар или рычаг. Когда вода накапливается достаточно, поплавок поднимается, чтобы открыть сливной отверстие. После слива пар поступает внутрь и сталкивает поплавок вниз, чтобы вновь запечатать сифон. В перевёрнутом ковше полое ведро инвертируется в паре, поднимаясь для закрытия клапана, и тонет, когда наполняется водой, чтобы открыть его. Эти ловушки влияют на разницу плотности. Хорошо спроектированная поплавковая ловушка очень эффективна для мгновенного сброса всего конденсата, даже в капельных этапах или при запуске. На самом деле, одно исследование отмечает, что поплавочные ловушки позволяют пару контактировать со всеми поверхностями теплообмена и поддерживают герметичность, предотвращающую утечку пара. Такое непрерывное уплотнение делает их очень энергоэффективными: живой пар не тратится впустую, потому что отверстие всегда покрыто конденсатом до слива.

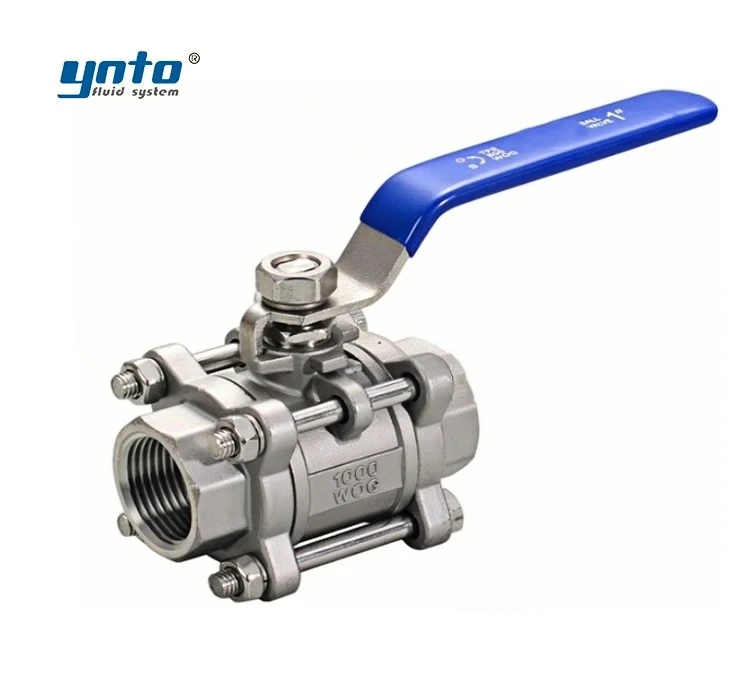

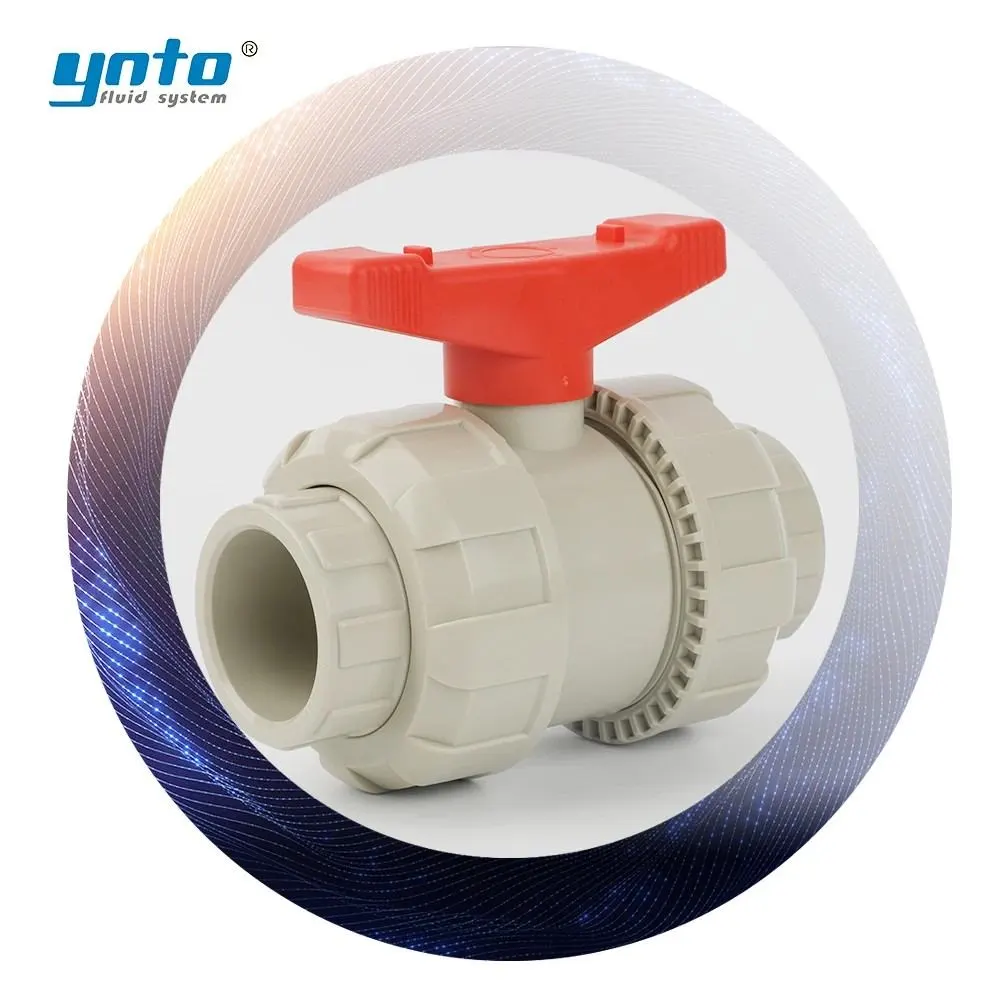

На практике мы часто используем сифоны с свободным плаванием на сливах обогревателя и на капельных ножках основного паропровода. Они быстро удаляют конденсат, избегая риска гидроудара. Затем мы подключаем их к ручному шаровому клапану выше по течению, чтобы обслуживающие бригады могли при необходимости изолировать сифон. Одна из распространённых конфигураций — Y-образное сито и клапан перед каждой поплавковой ловушкой. Y-образное сито ловит мусор (защищая поплавок), а ручной шаровой клапан позволяет техникам спускать или обслуживать сифон на лету. В автоматизированных системах сифон может использовать электрический актуатор для открытия по расписанию или сигналу, но обычно инженер держит её вручную для надежности.

Стратегии восстановления энергии

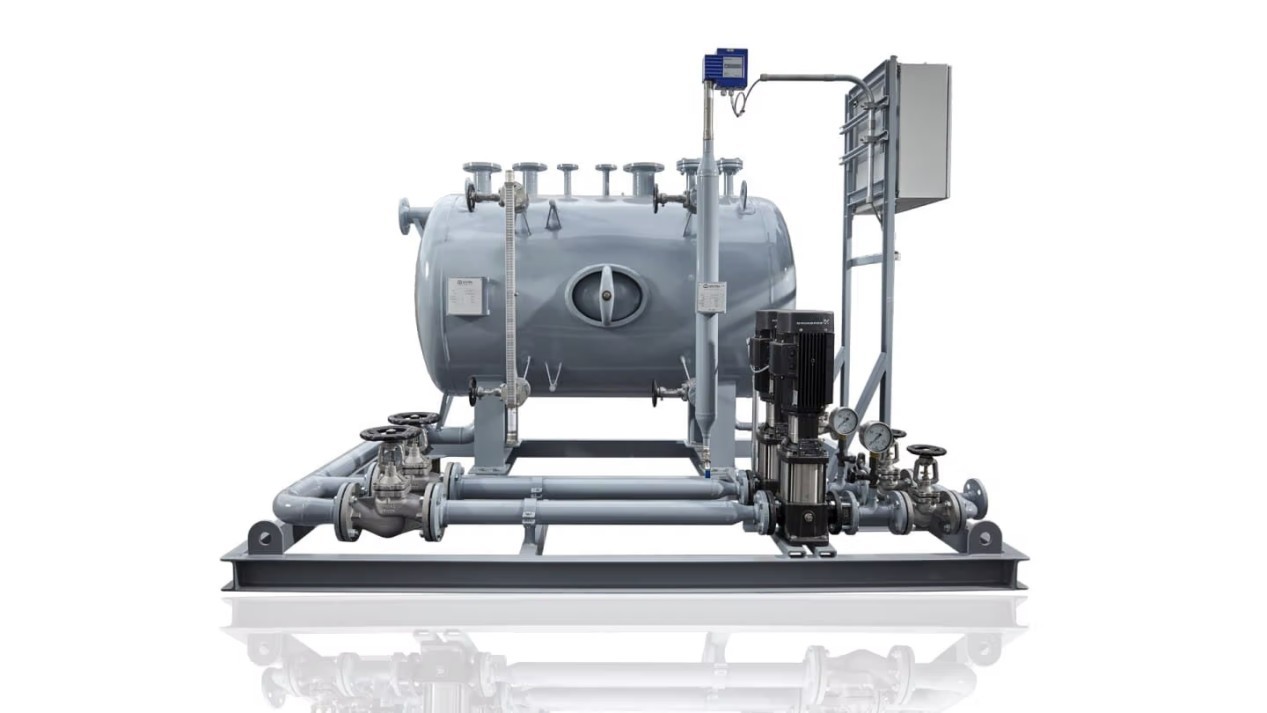

Учитывая ценность пара, ключевой стратегией является восстановление любой восстанавливаемой энергии. Вместо того чтобы сбрасывать выход из сифона в дренаж, растения подают его обратно в систему. Один из подходов — это паровой резервуар или паровой колектор: конденсат высокого давления из сифонов помещается в сосуд с низким давлением, что приводит к тому, что часть его вспыхивает в пар. Этот пар направляется к нагревателям питательной воды или другим предтеплообменникам, а оставшаяся горячая вода перекачивается обратно в качестве питательной воды котла. По сути, всё скрытое тепло в разряде трапа используется повторно. Многие заводы агрегируют несколько выходов ловушек в сеть восстановления конденсата. При правильной конструкции возврат конденсата экономит значительное количество топлива.

Emerson Automation отмечает, что если сифон выходит из строя и выходит пар, «котёл должен работать усерднее, чтобы компенсировать потери». Захват конденсата напрямую разрывает эту цепь. Например, если бы пар протекал со скоростью 100 кг/ч, вспышка могла бы восстановить 80 кг/ч пара обратно в цикл, то есть котёлу не нужно вырабатывать этот дополнительный пар (и сжигать дополнительное топливо). Помимо сбережения энергии, возврат конденсата снижает потребности в воде и снижает проток котлов. Конденсат уже подвержен очистке котла воды (фосфат и т.д.), поэтому его переработка поддерживает оптимальный уровень химикатов питательной воды котла. В одном случае простое устранение нескольких протекающих сифов и восстановление возврата конденсата повысили тепловую эффективность станции на несколько процентных пунктов и снизили выброс CO₂.

Захват утраченной энергии через паровые ловушки

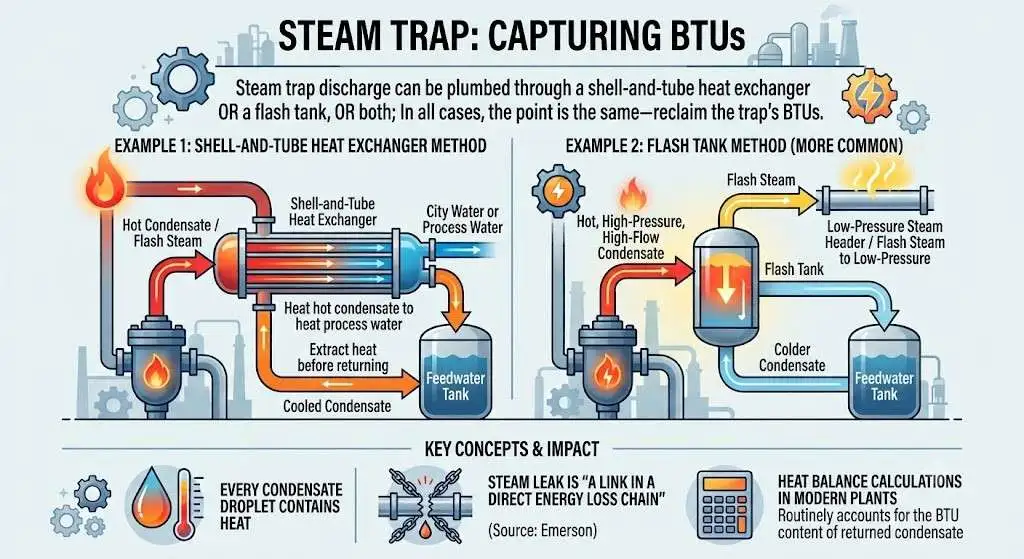

Для захвата утраченной энергии инженеры устанавливают системы, интегрирующие ловушки с рекуперацией тепла. Например, выброс паровой фильтр может быть подключён через теплообменник типа «кожух-труба»: горячий конденсат нагревает городскую или технологическую воду перед возвращением в бак питательной воды. Чаще всего используется метод с баллоном для вспышки: конденсатные вспышки высокого давления в пар, которые подаются обратно в коллекторы низкого давления. Во всех случаях суть одна — вернуть BTU ловушки. Поскольку каждая капля конденсата всё ещё содержит значительное тепло, даже частично закрытая ловушка представляет собой отходы. Как отмечает Эмерсон, небольшая утечка пара — это «звено в цепочке прямых потерь энергии»." Восстановление этой энергии накапливается; современные растения регулярно учитывают содержание BTU в возвращённом конденсате при расчетах теплового баланса.

Преимущества внедрения систем восстановления пара

Выгода от извлечения паровых ловушек носит как экологические, так и экономические. Пойманный пар снижает расход топлива и выбросы. Это также снижает эксплуатационные расходы: мы видели, как заводы сокращают расходы на пополнение воды за счет повторного использования горячего конденсата. Восстановленная энергия означает меньшую тепловую нагрузку на котлы, поэтому операторы могут даже уменьшить объём горелок или отложить зажигание вспомогательных котлов. В одном из проектов захват конденсата позволил электростанции отключить дополнительный экономизатор, что позволило сэкономить электроэнергию. Кроме того, хорошо контролируемая система лову/возврата действует как раннее предупреждение: резкое снижение возвращённого конденсата может сигнализировать о сбое сифона, что требует обслуживания. В целом, восстановление выхода ловушки поддерживает оптимизацию процессов — система работает более компактно, чисто и предсказуемо.

Повышение тепловой эффективности с помощью правильного проектирования

Проектирование эффективных паровых систем

Продуманная конструкция паровой системы делает ловушки более эффективными. Это означает правильный размер трубы, наклон и расположение сифонов. Например, у каждого парапотребляющего устройства должна быть сифон на выходе; Случайный конденсат в катушке или сопле теряет тепло и может привести к нестабильности потока. Мы всегда проектируем паролинии с небольшим уклоном в сторону сифона или капельной ножки, чтобы гравитация помогала переносить конденсат к сифону. Стратегии управления также играют свою роль: регулирующие клапаны потока (часто электрические или  пневматические клапаны) поддерживают стабильное давление и предотвращают перенапряжения, которые могут перегрузить ловушки. В крупных сетях инженеры могут делить систему на зоны, каждая из которых имеет свои ловушки и вентиляционные отверстия, чтобы избежать дисбаланса давления.

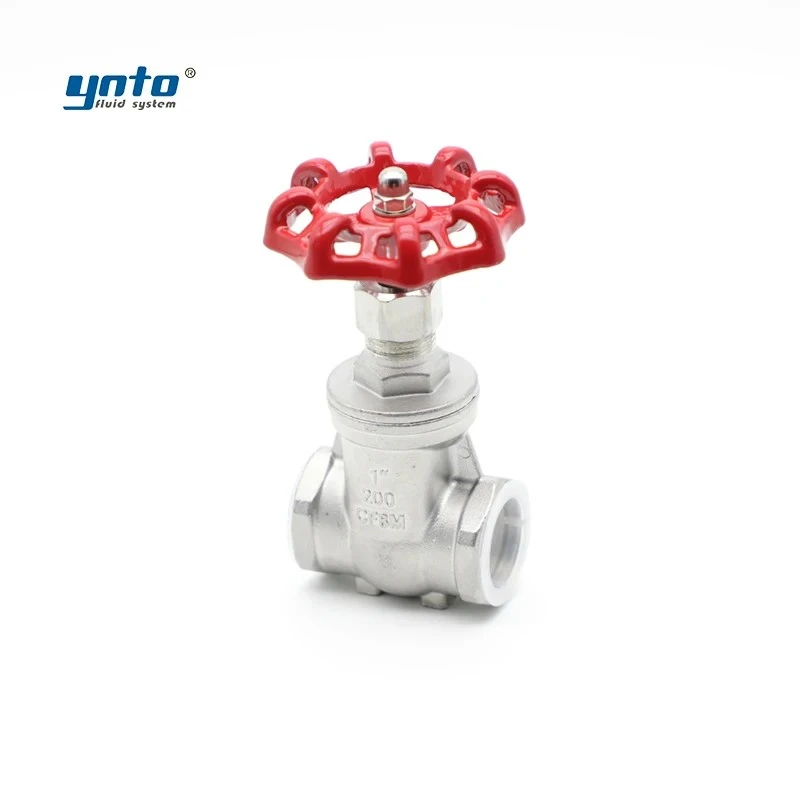

Выбор материалов тоже критически важен. Все сифоны и клапаны в паровой службе обычно имеют сертификаты ANSI или ASME. Кузова часто выполнены из нержавеющей стали или легированной стали объемом 316 л для защиты от паровой коррозии, а отделочные материалы, такие как FKM или PTFE, выдерживают высокие температуры. Например, клетка из нержавеющей стали (CF8M или A182 F316) часто встречается на паровых ловушках, что обеспечивает выдержку пара при температуре 200°C+ без повреждений. Отраслевые стандарты (ANSI B16.34 для клапанов, API 602 для компактных клапанов и др.) определяют классы тестирования и давления. На практике это означает, что сифон и связанные с ним клапаны должны выдерживать максимальное давление системы, чтобы сохранять запасы безопасности. Мы также добавляем защиту от давления: многие сифоны расположены ниже регулятора давления, а сливы часто имеют клапаны для предотвращения обратного давления.

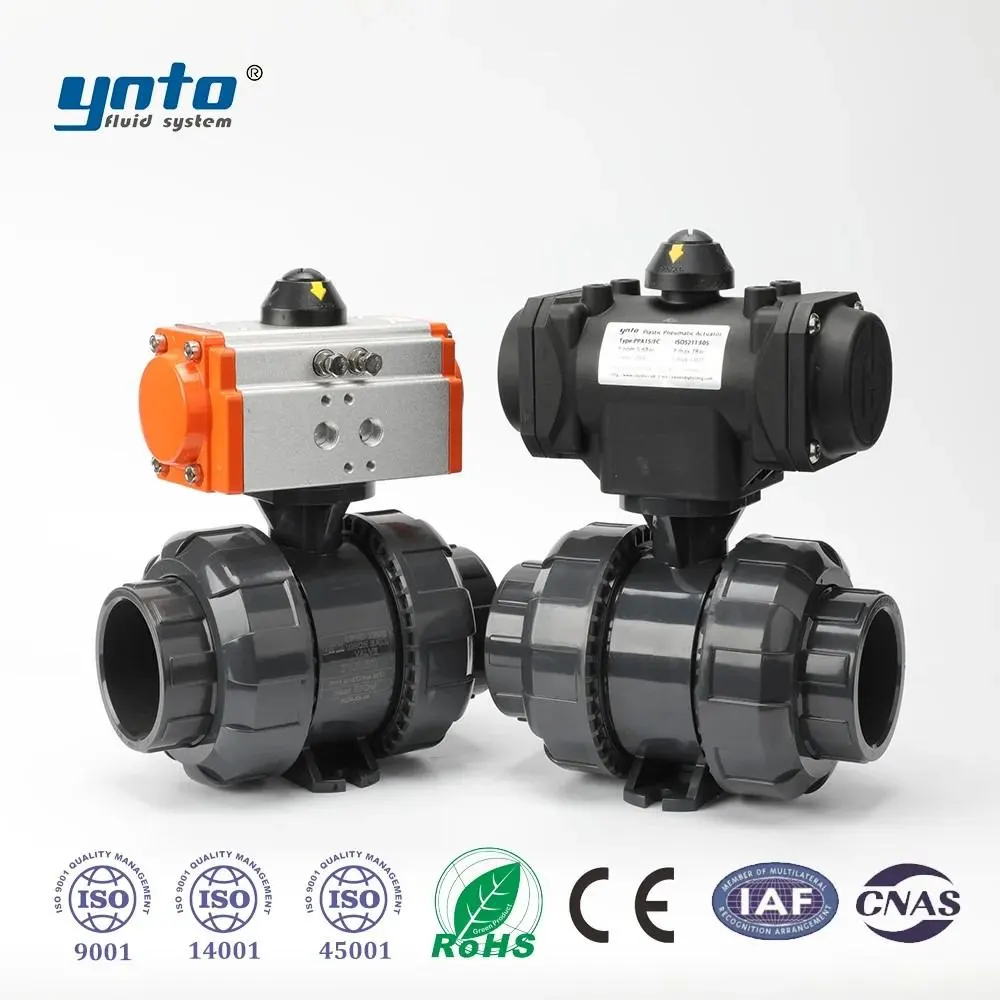

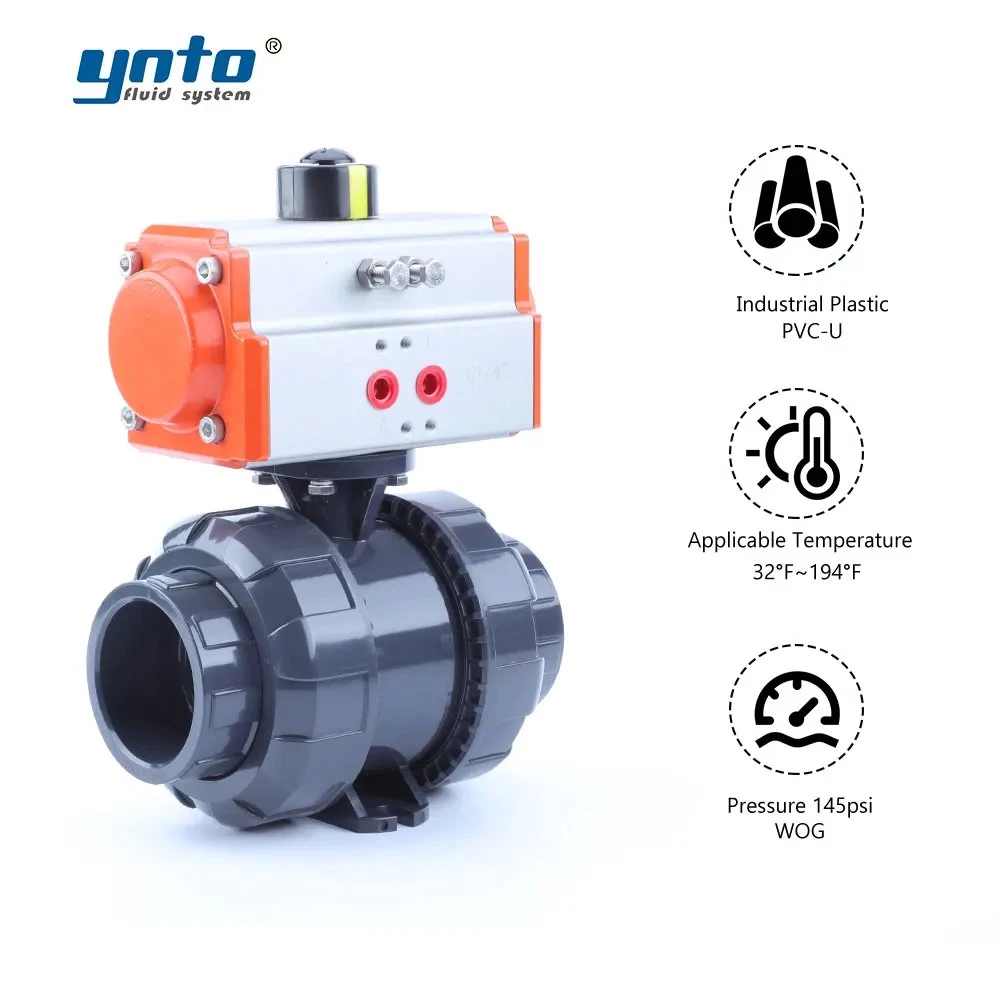

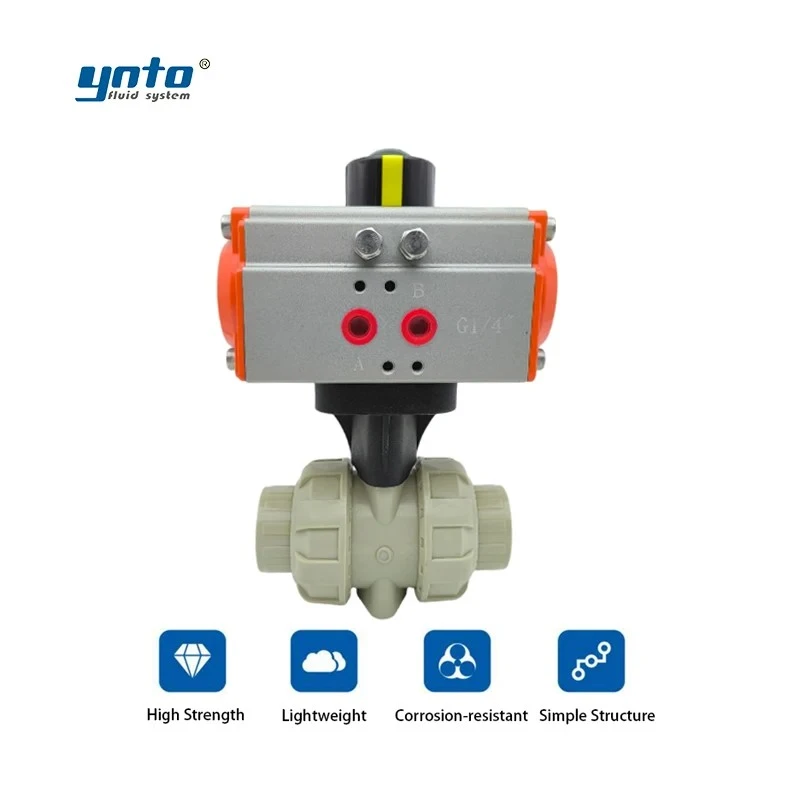

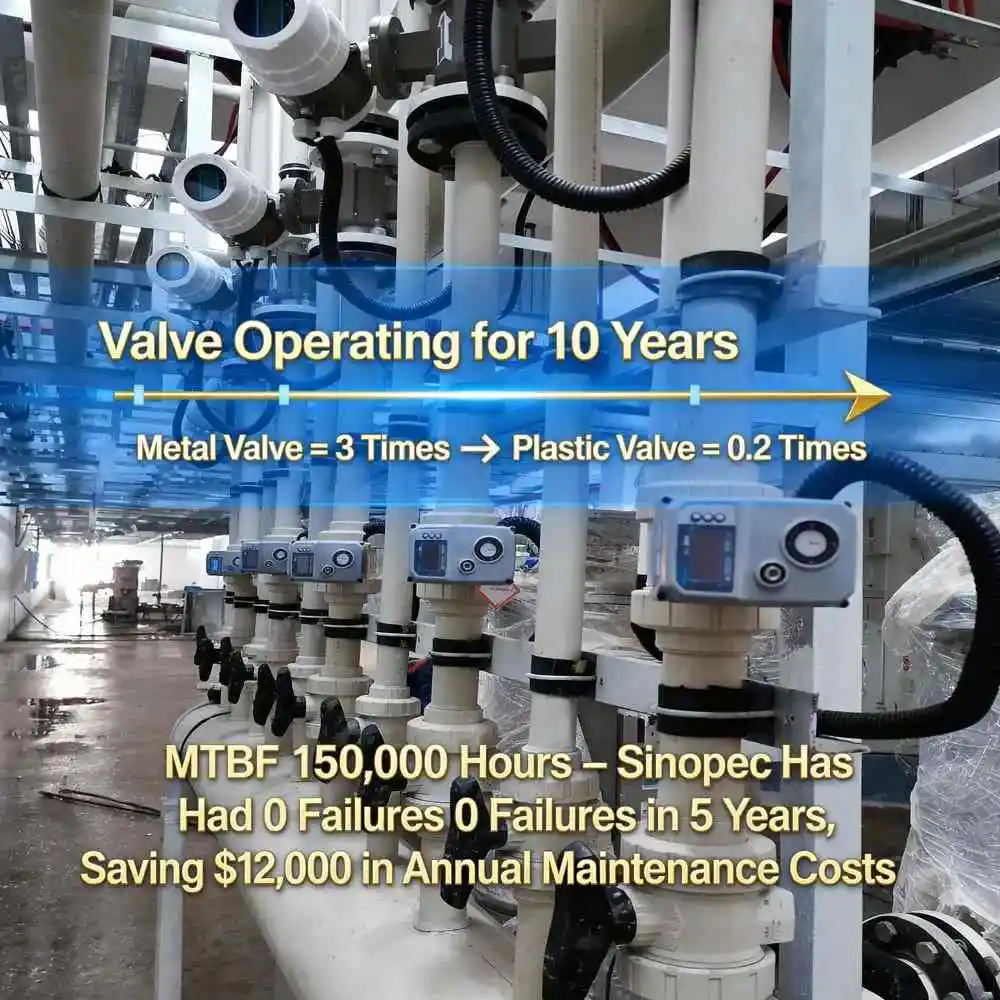

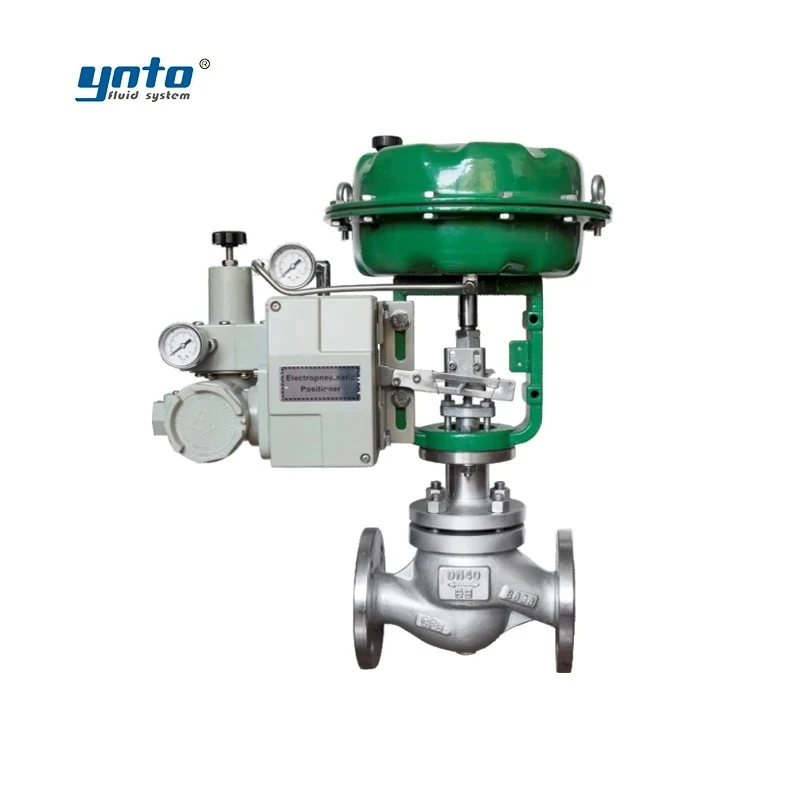

В реальных растениях обычно сочетают ловушку с вспомогательными клапанами для управления. Например, операторы могут установить электрический шаровый кран на входе сифона для удаленного перекрытия. Каталог CYNTO включает множество таких электрических и пневматических шаровых клапанов, предназначенных для паровой эксплуатации. Эти клапаны могут изолировать части системы во время технического обслуживания или модулировать поток в автоматизированном управляющем контуре. Например, пневматический шаровой клапан выше ловушки может быстро реагировать на сигналы аварийного отключения. Использование приводящихся клапанов с позиционерами также позволяет создавать логические последовательности: если одна ловушка открывается слишком часто (что указывает на проблему), ПЛК может переключить поток на альтернативный путь. Такие продвинутые конфигурации становятся обычным явлением в современных растениях, стремящихся к энергосбережению.

Роль теплообменников в эффективности

Теплообменники являются основными выгодами от хорошо работающих паровых ловумищений. При подаче пара в обменник крайне важно, чтобы в него поступал только чистый пар — конденсат должен выходить через сифон. Если остаётся даже небольшой карман воды, он покрывает часть обменника и прекращает теплообмен. Анализ Эмерсона подтверждает это: ловушка, которая не удаляет конденсат из теплообменника, фактически уменьшает доступную площадь поверхности, имитируя загрязнение. В ответ конструкторы обеспечивают установку ловушки на выходном разъёме обменника. Таким образом, обменник видит только сухой пар на входной стороне, и весь конденсат сразу же выводится.

Другой пример — непрямое нагрев подающей воды паром: пластинчатые или спиральные теплообменники очень чувствительны к конденсату. В наших проектах мы часто используем контур возврата конденсата при небольшом вакууме на выходе обменника, чтобы сифон имел свободный путь к разряду. Мы также часто проверяем ловушки, потому что даже частично забитый обменник (из-за плохой работы ловушки) может привести к сбоям в процессе. В итоге, эффективному теплообменнику нужен надёжный сифон — без него система получает лишь малую часть ожидаемой мощности, что снижает как восстановление энергии, так и контроль температуры.

Заключение

Ключевые выводы о важности надёжных паровых ловушек

Паровые ловушки — незаметные хранители эффективности электростанций. Они очищают конденсат, так что турбины и котлы видят только живой пар — небольшой компонент, но с чрезмерным воздействием. Современные инженерные исследования подтверждают, что даже незначительные поломки ловушки могут привести к серьёзным потерям: неоптимальные ловушки «приводят к значительным потерям энергии» и заставляют котлы сжигать больше топлива. Хорошее обслуживание ловушек и дизайн системы меняют ситуацию. Использование правильного сифона (механического, термодинамического или термостатичного) в каждом сервисе, с совместимыми материалами (316L, FKM и др.) и правильными давлениями (ANSI/ASME), практически исключает обход паром. Как отмечает TLV, поплавковый ловловитель с постоянным водяным уплотнением «предотвращает утечку пара», что напрямую экономит энергию.

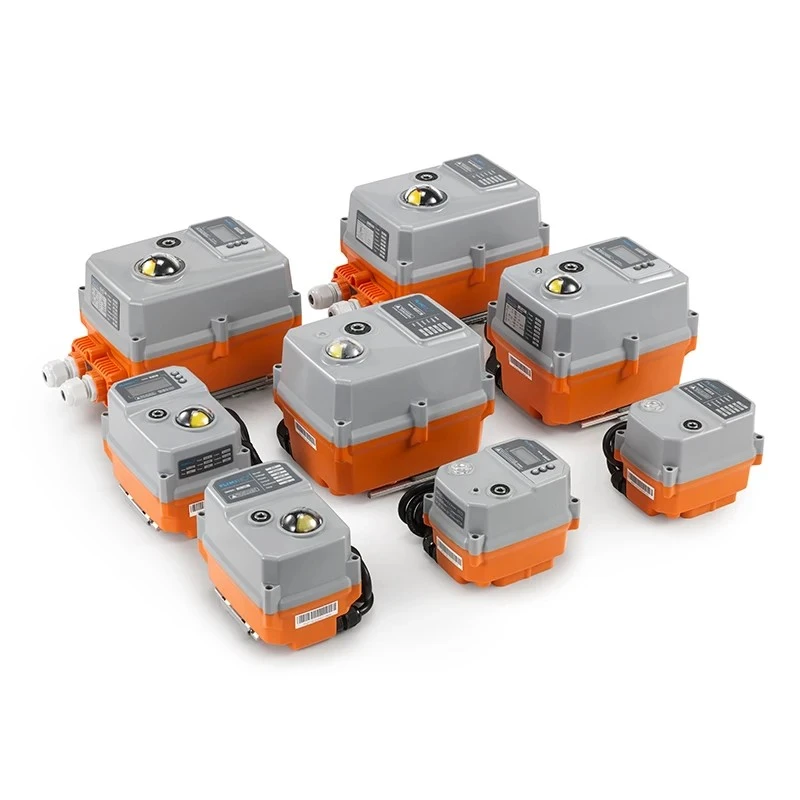

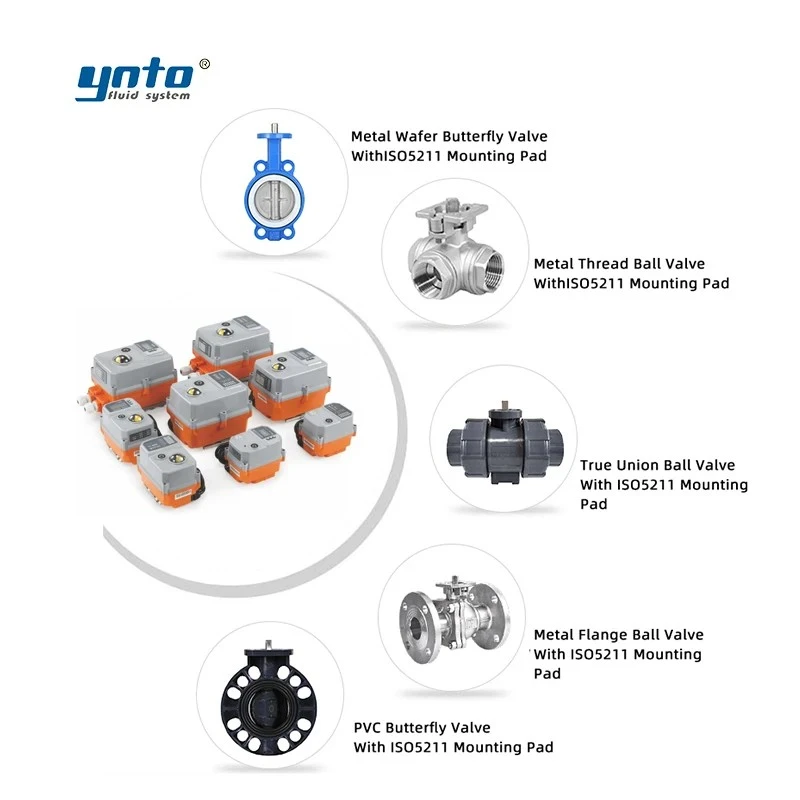

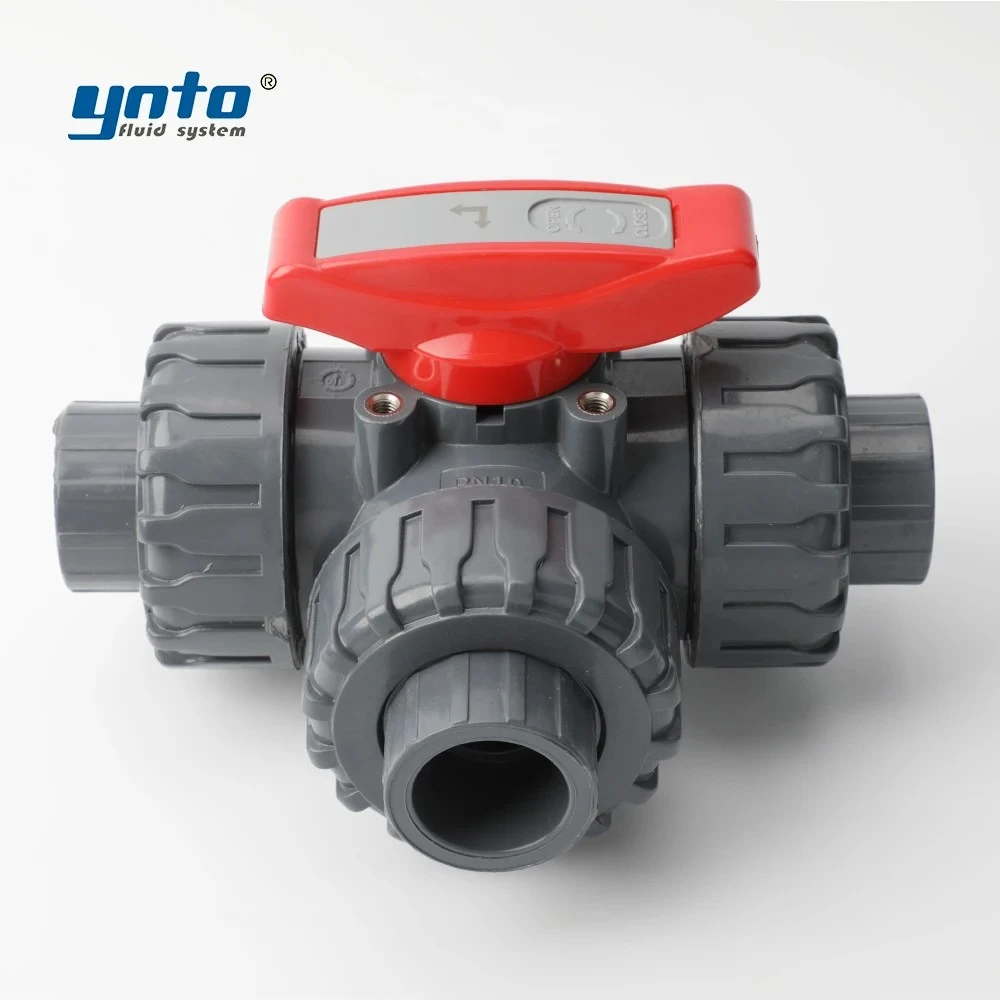

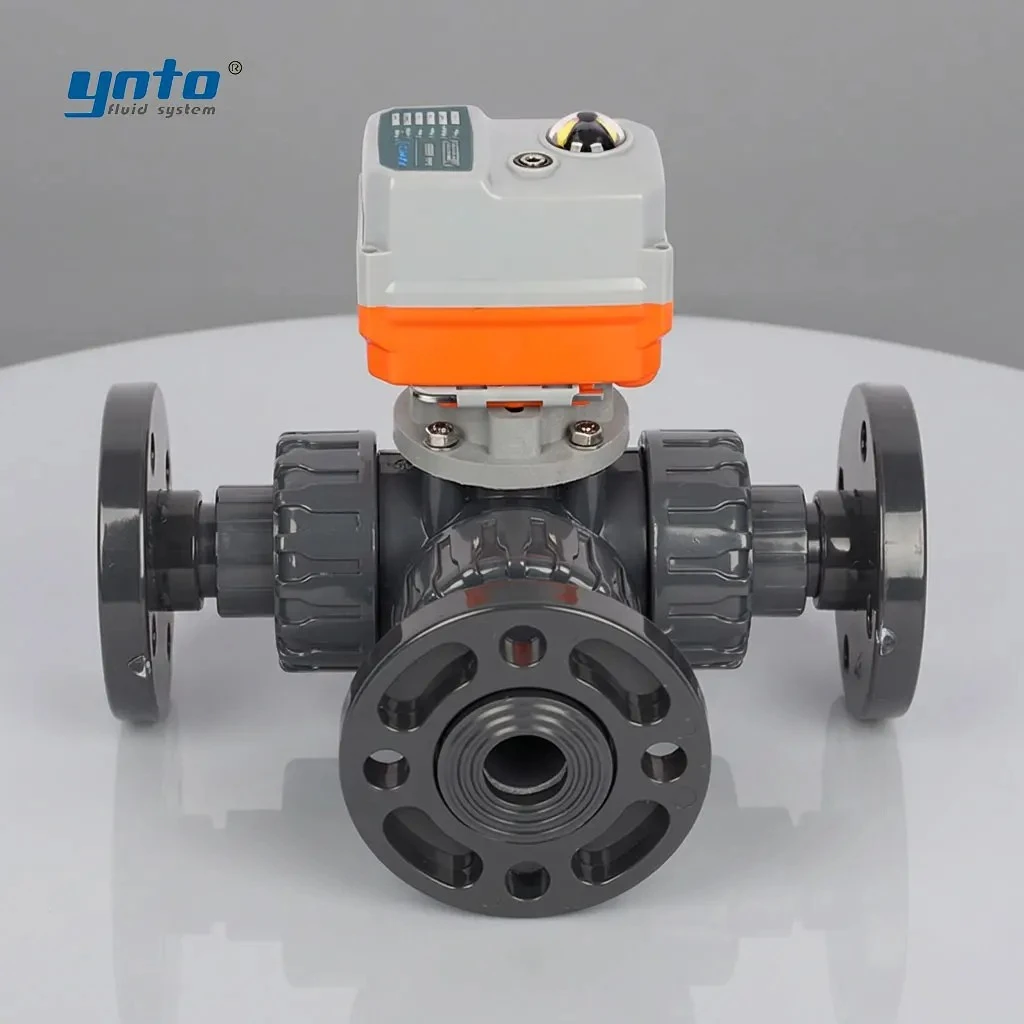

На практике мы также интегрируем клапаны и приводы для дополнения ловушек. Сифон часто сочетается с ручным или моторизованным шаровым клапаном для отключения и приводом для управления. Например, установка электрического привода на сифон позволяет автоматически обратную связь с выдувкой или сигналом тревоги. Все эти меры — обновление материалов, соответствие стандартам и умные органы управления — объединяются вокруг одной цели: оптимизации термодинамического цикла. При правильном выполнении установка работает с максимальной тепловой эффективностью, с минимальными потерями пара и меньшими выбросами.

Будущие тенденции в технологии паровых ловушек

Смотря вперёд, паровые ловушки станут умнее. Беспроводные датчики и аналитика уже появляются для мониторинга состояния ловушек в реальном времени. Например, акустические и температурные датчики (например, Plantweb Insight от Emerson) могут обнаружить неисправную ловушку за считанные минуты, а не оставлять её незамеченной неделями. Мы ожидаем, что эта цифровая тенденция будет расти: представьте себе облачную систему, которая изучает обычный цикл каждой ловушки и отмечает аномалии. С точки зрения аппаратной части новые сплавы и технологии уплотнения улучшат срок службы, а также появятся компактные конструкции (например, картриджные ловушки с быстрой изоляцией от повреждений). Клапаны также будут развиваться: ожидайте больше пневматических и электрических управляющих клапанов с интегрированной диагностикой, а также шаровых клапанов с пропорциональным управлением для деликатного дозирования пара.

Регуляторные и экономические требования будут стимулировать дальнейшие инновации. Восстановление энергии ужесточится — установки с нулевыми утечками могут стать нормой по мере роста цен на углерод. Стандарты, такие как ISO и API, будут обновлены для охват систем умной ловушки. Короче говоря, хотя базовая физика пара и конденсата остаётся прежней, способы их управления будут эволюционировать. Будущий завод будет использовать высокотехнологичные клапаны и сифоны вместе, всё это объединено в цифровую систему управления, чтобы каждый ватт пара вносил вклад в производство. Как отмечается в одной отраслевой статье, использование этих инструментов «оптимизирует процессы теплопередачи» и снижает количество отходов. Принимая эти тенденции, энергетические системы могут выжимать каждую каплю энергии из своего пара — основная миссия надёжной паровой ловушки в устойчивом производстве электроэнергии.
