Преимущества двухнаправленных герметичных клапанов с низкой вязкостью для энергоэффективности

Введение

Во многих промышленных системах с низковязкими жидкостями, такими как вода или растворители, инженеры, работающие на объекте, часто наблюдают повторяющуюся картину: колебания давления или небольшие утечки в клапанах. Например, во время плановой проверки водоочистной линии инженер может заметить, что заслонка имеет незначительное просачивание и требует увеличения крутящего момента для работы. Эта ситуация слишком знакома. Инженеры сообщили, что скачки давления могут вызывать микроскопические вибрации клапанных дисков, что приводит к длительному износу и задержке реакции. Аналогично, быстрый термический цикл жидкости может утомлять уплотнение (например, PTFE или резину), вызывая неожиданные медленные протечки под уплотнителем. Если жидкость агрессивна, несоответствующие материалы клапанов могут локально корродировать, что приводит к образованию ямок и сокращению срока службы клапана. Эти причинно-следственные цепочки (например, колебания температуры жидкости → усталость уплотнения → утечка) иллюстрируют то, как тонкие проблемы со временем приводят к значительному ухудшению производительности. В полевых условиях часто бывает, что небольшие условия потока становятся непредсказуемыми, или крутящий момент привода медленно поднимается вверх — признаки увеличения трения или повреждения уплотнения.

В то же время жидкости с низкой вязкостью сами по себе представляют собой проблемы. Жидкие жидкости легко текут, но они могут размывать уплотнения, быстрее обрезать и усиливать пути утечки, если клапаны не рассчитаны на плотное закрывание. Недостаток контроля давления может привести к переушествию: внезапный скачок давления может сдвинуть отложения, а затем снизить давление в системе ниже заданного значения, что сработает защитная тревога. Инженеры на месте часто отмечают, что поддержание стабильного давления и предотвращение протечек требует точной работы клапанов. Во многих полевых операциях даже незначительная утечка клапана заставляет насос работать интенсивнее, тратя энергию впустую. Проблема не только в неудобствах — неэффективное управление потоком приводит к большему энергопотреблению. К счастью, современные конструкции клапанов решают эти проблемы. Тщательно анализируя причинно-следственные связи в трубопроводе — например, понимая, что волна давления ⇒ износ деталей клапана ⇒ медленное время закрытия — мы видим, как технология правильного клапана может разорвать цепочку отказов.

Механика систем управления жидкостями

Обзор низкой вязкости и её значения

Среды с низкой вязкостью (например, вода, растворители или лёгкие масла) имеют минимальное внутреннее сопротивление, что позволяет быстро протекать даже через небольшие отверстия. Это обычно хорошо для эффективности, но требует точной герметизации для предотвращения протечек. В терминах гидродинамики жидкости с низкой видимостью обычно создают ламинарный поток с меньшим падением давления через клапан. Однако это также означает, что любой маленький зазор или износ клапана могут легко просочиться жидкостью, так как жидкие жидкости не «закупорывают» утечку, как это делают густые жидкости. В результате клапаны, используемые с жидкостями с низкой вязкостью, должны иметь крайне плотную герметичность. Клапаны часто оснащены точно обработанными седлами и высококачественными уплотнителями (такими как PTFE или FKM) для достижения этой цели. На практике инженеры поняли, что выбор клапана с доказанной эффективностью нулевого утечки крайне важен при работе с низковязкими потоками.

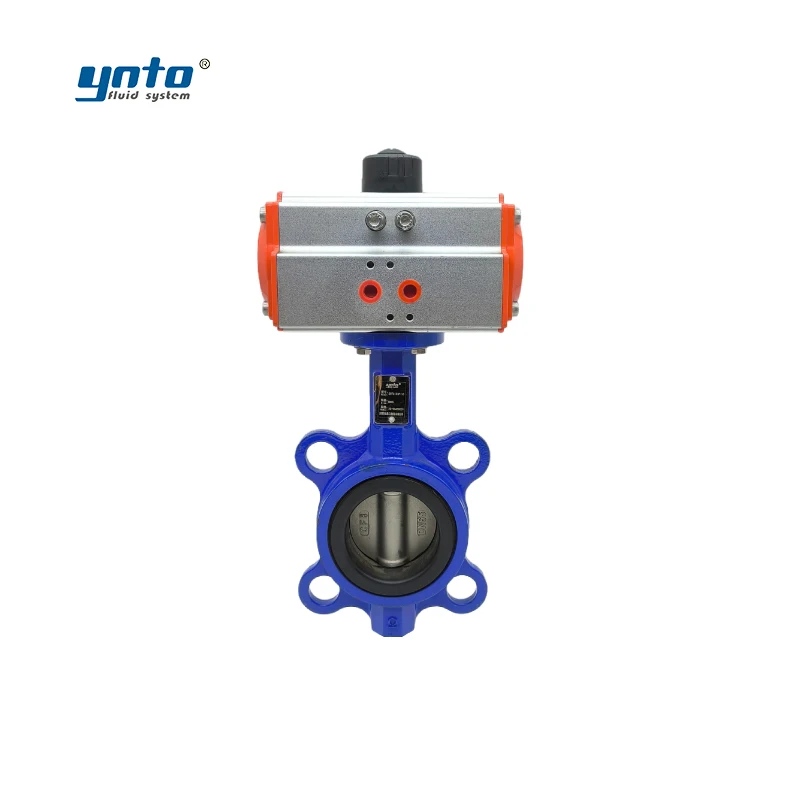

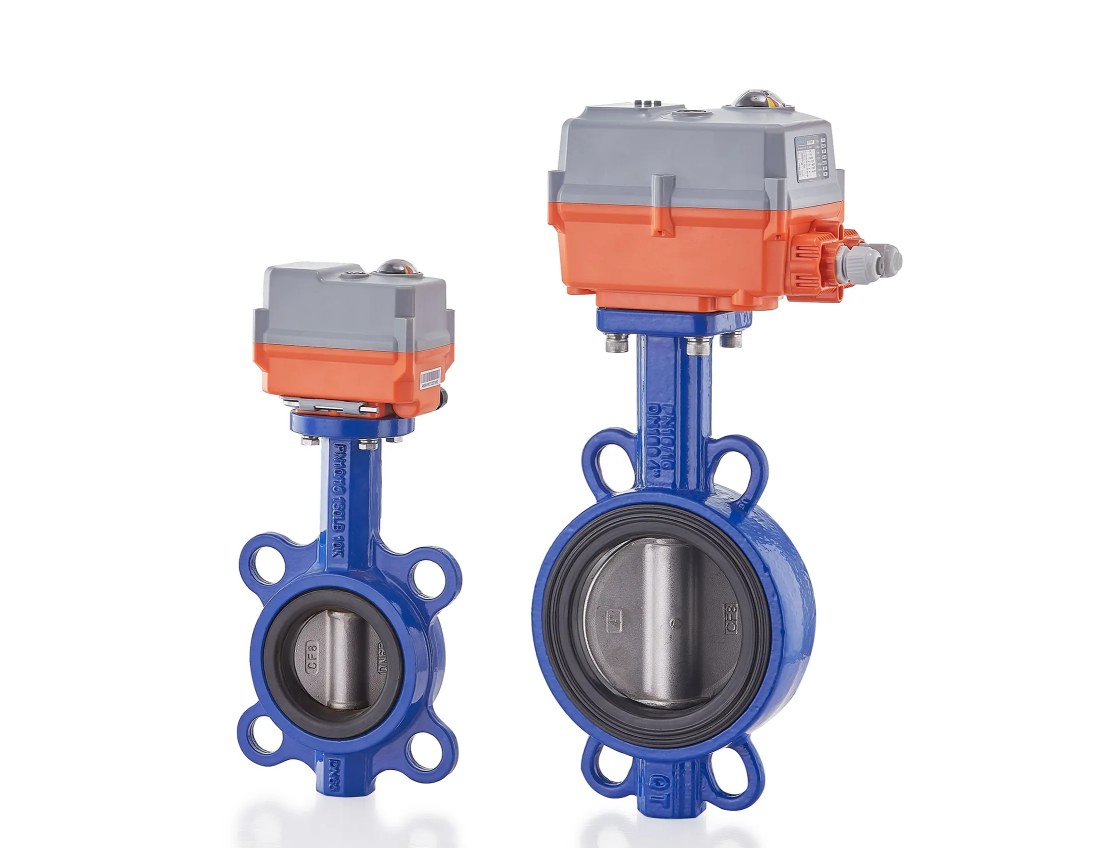

Двунаправленная герметизация клапана столь же критична.  Двухнаправленная герметизация позволяет клапану блокировать поток в любом направлении, что важно, когда давление в системе может резко меняться или пульсировать. Например, некоторые заслонки-бабочки от YNTO имеют двухнаправленную герметизационную структуру , которая «обеспечивает нулевую утечку» в обоих направлениях потока. Это не только предотвращает нежелательный обратный поток, но и означает, что клапан не имеет предпочтительную ориентацию, что упрощает установку. По сути, понимание вязкости жидкости и её поведения при изменении потоков помогает инженерам выбрать клапаны, которые обеспечивают систему чистой и отзывчивой реакцией.

Роль клапанов управления давлением

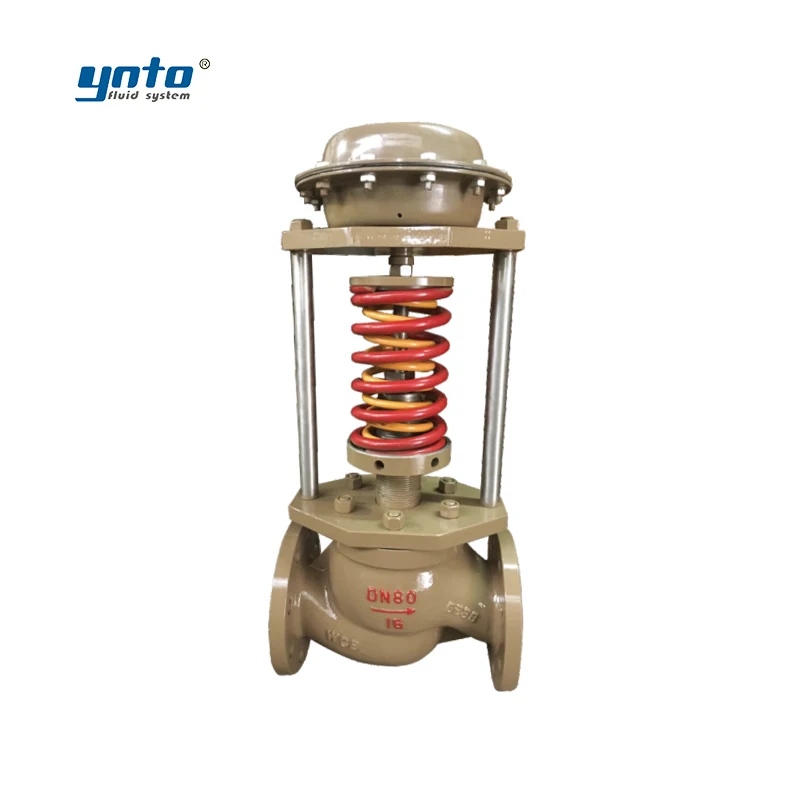

Клапаны регулировки давления (включая регуляторы, предохранительные клапаны и клапаны сброса) являются «хранителями» стабильности в любой жидкостной системе.  В системе с жидкостями с низкой вязкостью они регулируют поток для поддержания желаемого давления без перегрузки. Один из примеров — самоуправляемый клапан регулирования давления, который использует собственное давление среды для регулировки внутренней катушки. Этот тип клапана может стабилизировать давление вниз без внешнего питания: он автоматически «чувствует» повышение давления и слегка закрывается, а если давление падает, открывается ещё сильнее. Например, самоуправляемый регулятор YNTO использует давление жидкости в качестве источника питания для перемещения управляющей катушки, «достигая стабильности давления» с чувствительным действием и хорошей герметичностью.

Без надлежащего контроля давления всплеск высокого давления может протолкнуть жидкость мимо изношенного уплотнения или захлопнуть клапан, вызвав водяной удар. Напротив, падение давления может лишить следующий этап системы. Интегрируя точные клапаны управления давлением в контур, инженеры избегают колебаний давления, приводящих к вибрациям, пульсирующему потоку или частым срабатываниям тревоги. Короче говоря, хорошие регуляторы давления работают в тандеме с двунаправленными герметичными клапанами, чтобы обеспечить стабильный и эффективный поток жидкости, устраняя потери энергии, возникающие при постоянной борьбе насосов и приводов с нестабильностью давления.

Преимущества двустороннего герметизации

Энергосбережение за счёт эффективного проектирования

Двусторонние герметичные клапаны по своей природе повышают энергоэффективность, устраняя пути утечки. Любая утечка в жидкостной системе означает, что насос или компрессор должны компенсировать потерю потока, увеличивая энергопотребление. В отличие от этого, клапан, который действительно герметизирует в обоих направлениях, удаляет эти отходы. Например, пневматические мягко герметичные заслонки YNTO (модель D641X) разработаны с компактным, низкосопротивляющим  потоком и двусторонним седлом, который «гарантирует нулевую утечку». Поскольку путь потока свободен, а герметизация плотная, насосу не нужно прилагать больше усилий, чтобы обойти клапан. Аналогично, современные шаровые клапаны и управляющие клапаны могут снижать или перекрывать поток с минимальным падением давления при полном открытии благодаря обтекаемым внутренним конструкциям.

Ещё одним важным преимуществом является снижение крутящего момента или усилия, необходимых для работы клапана. Та же бабочка YNTO D641X обеспечивает «отличную двустороннюю герметизацию» с низким крутящим моментом. Низкий рабочий крутящий момент напрямую приводит к снижению энергии привода — независимо от того, ручной или электрический клапан. В автоматизированных системах это означает меньшие и более эффективные приводы или сокращение времени работы насосов. На крупном объекте эти сбережения накапливаются: семейство хорошо подобранных низкофрикционных, двусторонних клапанов может снизить энергозатраты, снижая нагрузку на насос и питание привода. Кроме того, поскольку эти клапаны герметизируются в обе стороны, избыточные запорные заслоны можно минимизировать, упрощая прокладку труб и экономя расходы на материалы.

Кейс-стади по оптимизации производительности клапанов

В реальных приложениях преимущества двустороннего герметизации очевидны. Рассмотрим высокочистый водяной контур в полупроводниковом заводе. Инженеры заменили обычные обратные клапаны на двухнаправленный диафрагмовый клапан с уплотнениями из PTFE. Новый клапан устранил крошечный обход обратного потока, который вызывал сигналы о загрязнении. В результате насос больше не работал циклом для компенсации утечки, что значительно экономило электроэнергию и снижало риск попадания примесей во время утечки.

В другом случае химический завод часто перегревался из-за колебаний клапанов потока. Установив электрический шаровой клапан с точными сиденьями, операторы добились более плавной модуляции потока. Минимальный мёртвый объём и двустороннее герметизация шарикового крана предотвращали незапланированную циркуляцию горячей жидкости, поэтому нагревательные оболочки оставались стабильными, а энергопотребление снижалось. Эти кейсы показывают, что оптимизация выбора клапанов — отжимающих клапанов, известных точной герметизацией и низким сопротивлением — напрямую влияет на финансовую прибыль.

Индивидуальные решения для герметизации

Адаптация клапанов под конкретные применения

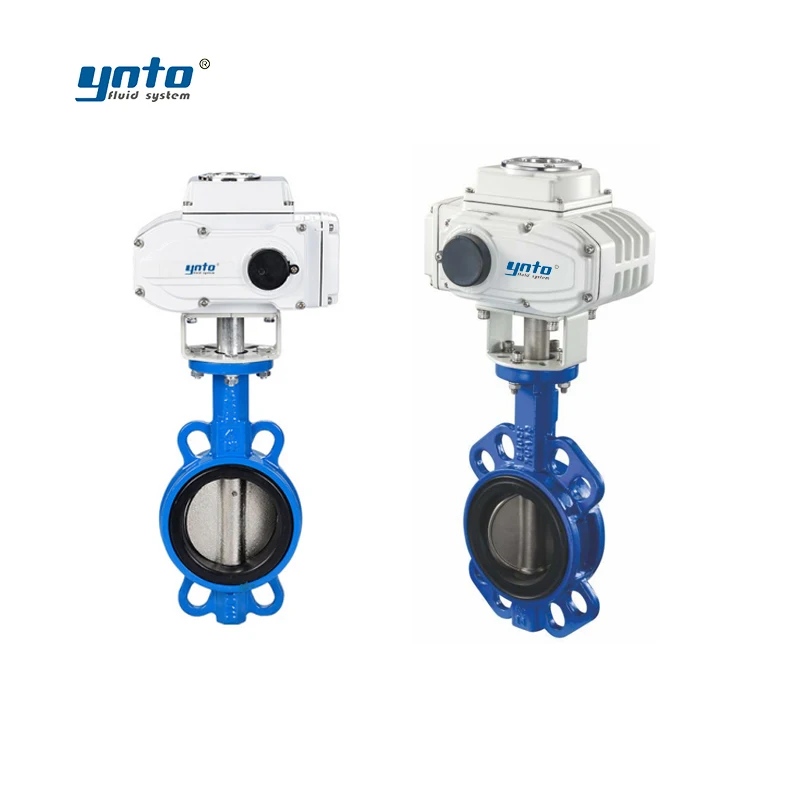

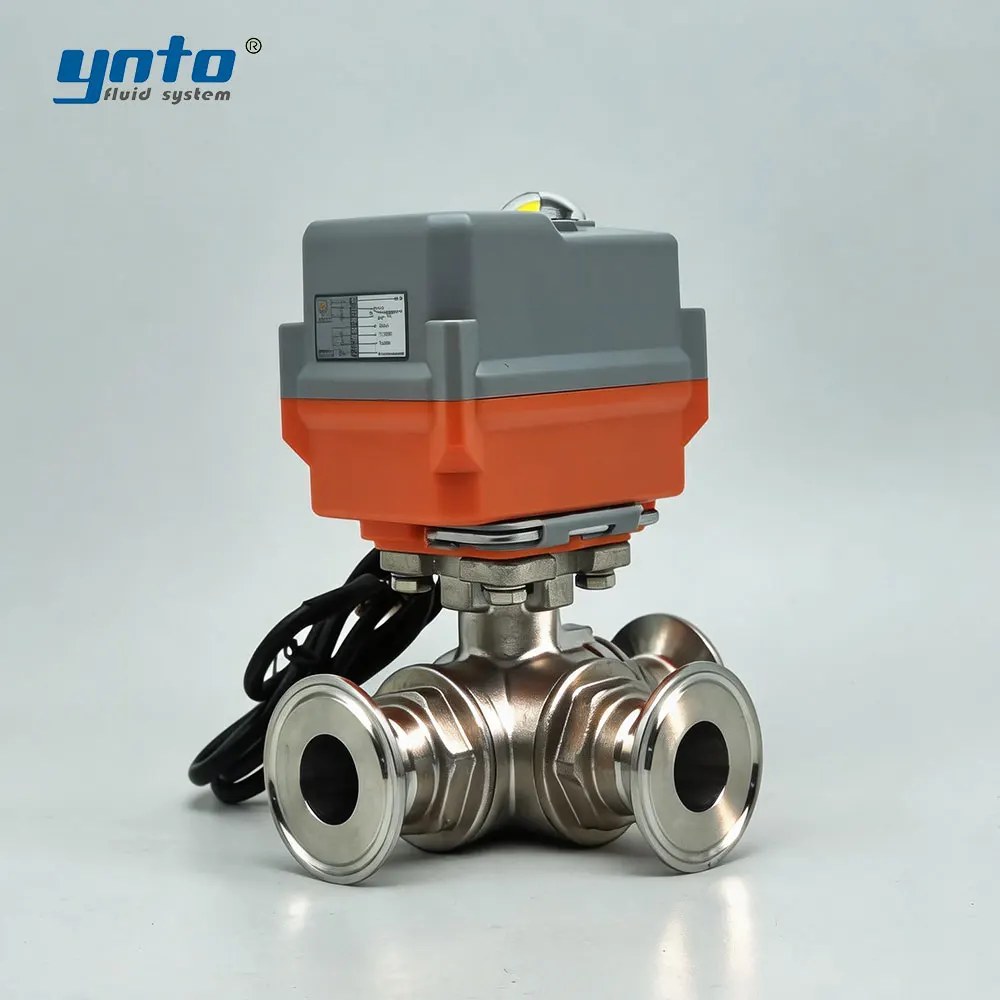

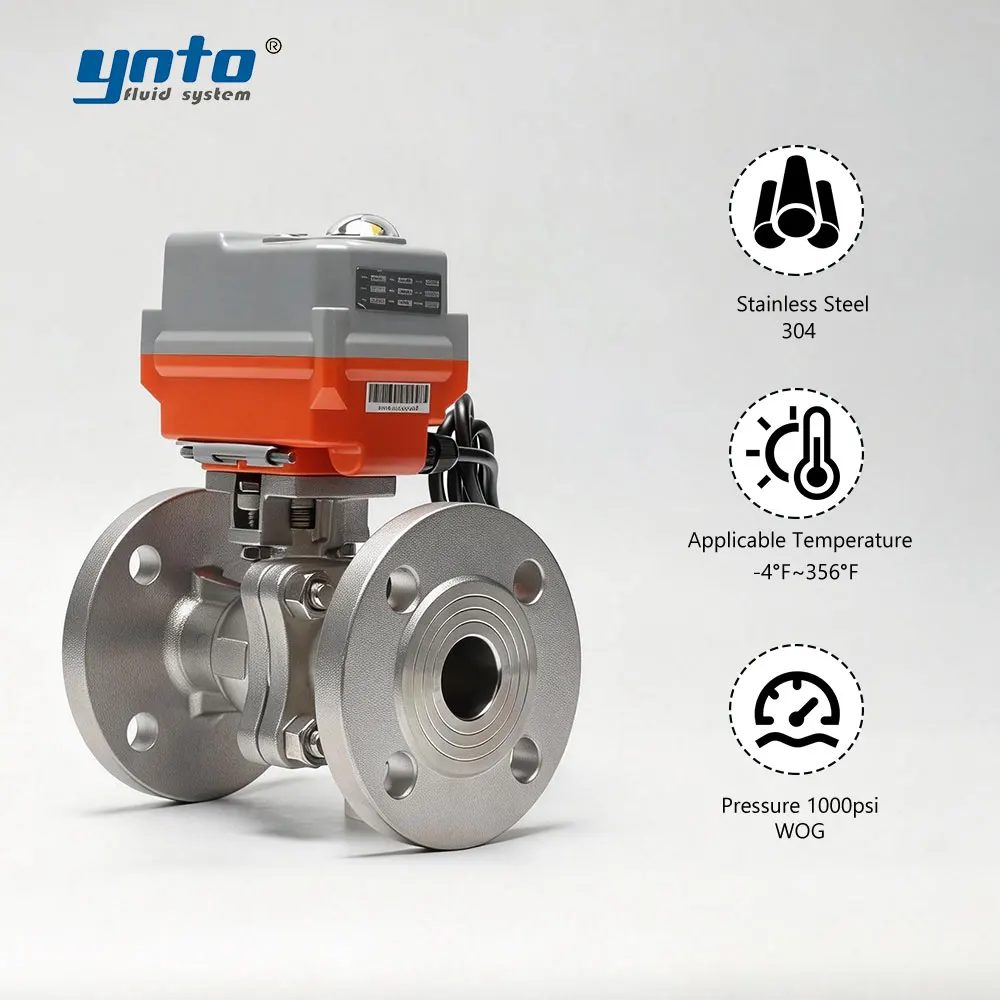

Современная технология клапанов позволяет настраивать его под любое применение. Например, YNTO предлагает несколько типов приводов (электрический, пневматический) и клапанных корпусов (бабочка, шарик, диафрагма), которые можно смешивать и комбинировать. Если процесс требует полного закрывания в обоих направлениях, можно выбрать электрический шаровый клапан с седлами с двойным смещением. Если требуется работа с высоким циклом, может быть выбран лёгкий пневматический заслонок для быстрого отклика. Главное — каждый клапан оптимизирован для своих задач.

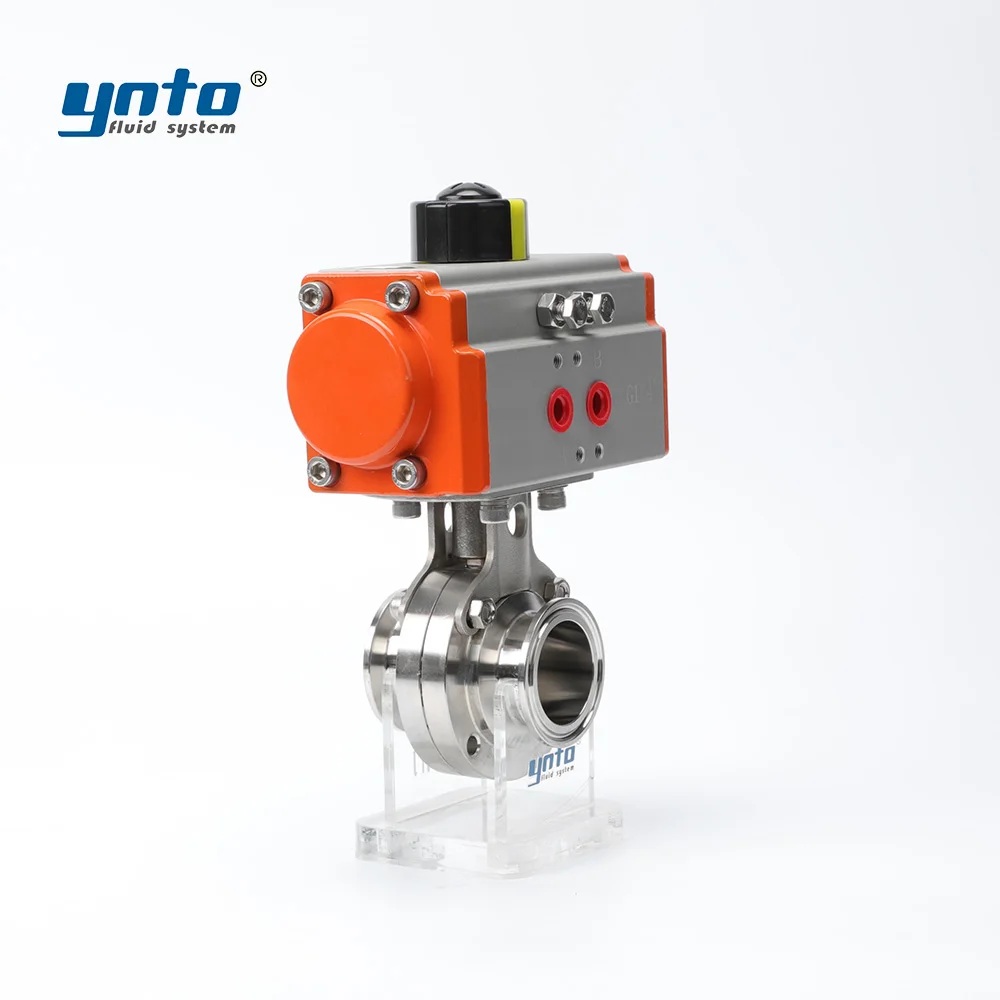

Страницы продуктов на сайте YNTO показывают, как описываются индивидуальные решения.  «Пневматическая пластина с мягким уплотнением (D671X )» выделена как компактная конструкция и надёжное двустороннее уплотнение, что делает его подходящим для систем питания и воды. В отличие от этого, их «промышленная ковкая железная бабочка » предлагается для тяжёлых потоков с прочным материалом седла. Такой диапазон опций позволяет инженерам выбрать клапан, размер, скорость и герметизация которого соответствуют свойствам жидкости. Вплетая автоматизацию, эти клапаны могут быть оснащены умными позиционерами или контроллерами, превращая их в точные приборы, а не в простые устройства включения-выключения. В конечном итоге настраиваемое решение клапанов гарантирует, что экономия энергии за счёт плотной герметизации не компенсируется неэффективностью в других местах.

Важность выбора материалов

Выбор материалов — важная часть кастомизации клапанов. Правильное сочетание материалов гарантирует, что уплотнение и седло не будут воздействовать жидкостью, предотвращая протечки и неожиданные поломки. Для коррозийных или стерильных применений обычно используют корпуса из нержавеющей стали объемом 316L или Super Duplex за отличную устойчивость к химическим воздействиям. Неметаллические герметичные поверхности, такие как PTFE или FKM (Viton), могут выдерживать сильные кислоты или щелочья без разрушения. Для очень абразивного или высокоизносного обслуживания YNTO и другие производители предлагают клапаны с твёрдыми покрытиями (FBE или Halar) или с твёрдым покрытием на отделке.

Например, в техническом листе бабочного клапана YNTO в качестве материалов седла указаны EPDM, NBR, PTFE и силикон — каждый из них выбран с учётом совместимости с разными средами. Водоснабжение часто использует EPDM ради его долговечности; Нефть или газ могут использовать FKM для теплоизоляции и химической стабильности. В условиях энергосбережения выбор спичка предотвращает будущие утечки: если материал уплотнения клапана слишком мягкий для жидкости, из-за износа может открыть путь утечки, что приведёт к потере энергии. Выбирая сплавы и эластомеры, выдерживающие определённую жидкость (и даже нанося коррозионно-защитные покрытия на стальные детали), инженеры обеспечивают высокую эффективность клапана в течение многих лет.

Отраслевые стандарты также направляют эти решения. Большинство клапанов разработаны с участием в рейтингах ANSI/ASME или ISO по классу давления, то есть их материалы и испытания сертифицированы по определённым давлениям. Например, клапан ANSI класса 150 тестируется до 225 psi, что даёт уверенность в его отказе при рабочих нагрузках. Сертификация по API или DIN доступна на многих управляющих и аварийных клапанах, что свидетельствует о строгом тестировании на герметичность (пузырько-герметичное закрывание) и прочность. Следуя этим стандартам, такие производители, как YNTO, гарантируют, что клапаны будут соответствовать заданным энергоэффективным характеристикам при развертывании.

Технология низкого трения

Механизмы, лежащие в основе клапанов с низким трением

«Низкое трение» в контексте клапана означает минимизацию сопротивления течению жидкости и уменьшение механического трения между движущимися частями. Со стороны потока конструкции, такие как полноразмерные шаровые клапаны , почти не имеют препятствий — жидкость проходит прямо сквозь открытое состояние, минимизируя потери напора. Заслонки-бабочки с гладкими профилями и точным размером цилиндра также снижают падение давления. Для движущихся частей сиденья с низким трением (PTFE или UHMWPE) и хорошо смазанные подшипники снижают силу привода. Например, конструкция плавающего шара, используемая в некоторых высокотемпературных клапанах (как обсуждается в отраслевой литературе), может быть улучшена, сделав седло симметричным для достижения двусторонней герметизации.  Улучшенная конструкция позволяет шарику не заедать под обратным давлением, что снижает трение при повторном открытии клапана после обратного давления.

Ещё одной инновацией является использование пружинных или поппет-элементов , которые автоматически регулируются под давлением. Клапаны Fluid Logic, например, используют катушку типа poppet, которая более мягко отклоняет жидкости с низкой вязкостью, избегая «рывка», который может возникать, когда вода внезапно попадает в обычный клапан катушки. Проектируя клапанный элемент с минимальным контактом с поверхностью или используя подшипники из жидкой плёнки, производители сокращают потерю энергии при преодолении статического трения. По сути, технология клапанов с низким трением означает, что требуется меньше крутящего момента за цикл и большая часть энергии насоса уходит на реальное движение жидкости.

Влияние на эффективность системы

Влияние клапанов с низким трением значительно. Рассмотрим ситуацию, когда клапан в рециркуляционной линии немного труднее открыть из-за сопротивления. Каждое срабатывание или каждое предельное увеличение давления требует дополнительной энергии от привода или насоса. Умножьте это на сотни циклов в день, и затраты на энергию накапливаются. В отличие от этого, клапан с низкой динамикой трения (гладкая отделка, правильное подбор размеров и точные уплотнения) может потребовать лишь небольшую часть этой энергии для достижения той же скорости расхода.

С точки зрения жидкости, меньшее трение означает меньшую энергию перекачки. Классический результат из гидромеханики заключается в том, что падение давления ∆P через клапан пропорционально потоку в квадрате (для турбулентного потока), но линейно для ламинарного. Поддерживая поток ламинарным или близко к ламинарным с плавным проходом, жидкость с низкой вязкостью тратит меньше энергии на преодоление турбулентности клапана. Полевые испытания показали, что замена старого шарового клапана на такой же размер шаровой клапан в водопроводной трубе может уменьшить необходимую головку насоса на 20-30%. За весь срок службы установки такая экономия оплачивает многократную стоимость клапана. Кроме того, точная герметизация предотвращает необходимость дополнительных параллельных потоков или безопасных обходов, которые в противном случае приводят к постоянным потерям.

Промышленные применения

Ключевые отрасли, использующие эти клапаны

Низковязкие двунаправленные герметичные клапаны находят применение во многих отраслях. В очистке воды и сточных вод бабочные и шариковые клапаны с креслами EPDM/PTFE обеспечивают максимальную герметичность потоков, чтобы избежать загрязнения окружающей среды. Эти клапаны часто оснащены приводами, которые регулируют открытие для поддержания точной скорости расхода в циклах обработки. В химической и нефтехимической промышленности клапаны должны безопасно работать с летучими жидкостями с низкой вязкостью (такими как растворители или газы). Коррозионостойкие материалы (дуплексная сталь, высококачественные сплавы) и двустороннее герметизация помогают предотвратить выбросы беглецов.

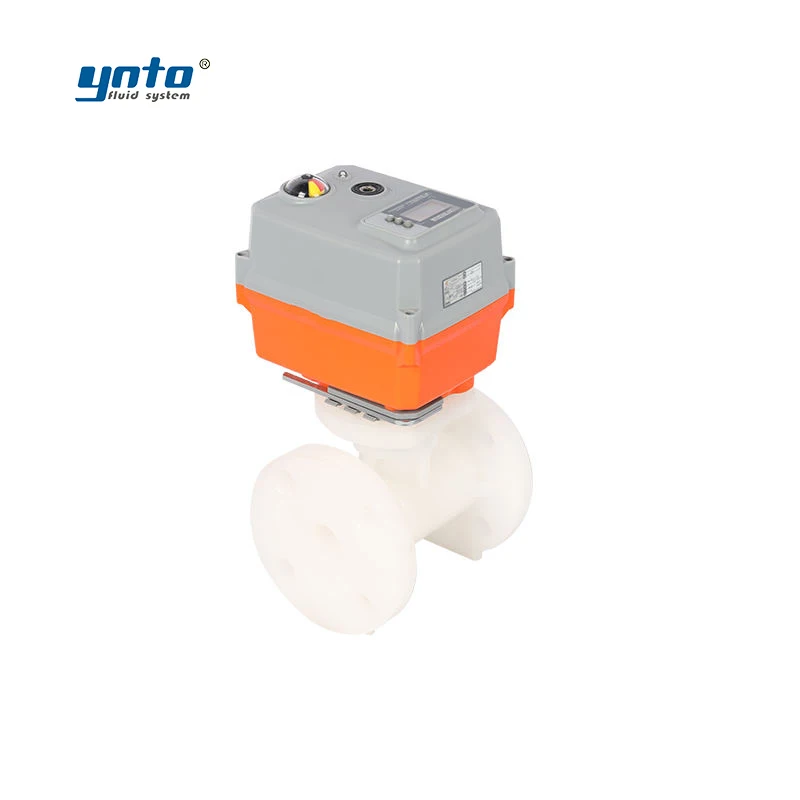

 Полупроводниковая промышленность особенно чувствительна: сверхчистая вода или химикаты высокой чистоты прокачиваются через критические системы, и даже небольшая утечка может испортить пластину. Таким образом, фабрики полупроводников используют высокочистые противозагрязняющие клапаны и технологию точного герметизации. Например, электрический шаровой клапан из нержавеющей стали с полностью инкапсулированным PTFE-седлом обеспечивает как нулевую утечку, так и химическую инертность.  В пищевых и биотехнологиях гигиенические диафрагмальные клапаны с низким объёмом работают со стерильными жидкостями; их двухнаправленная конструкция потока и быстрая дренажная система повышают гигиену и эффективность. Даже в энергетике и HVAC клапаны управления газом (для природного газа) имеют специальные покрытия с низким уровнем трения, чтобы регулировать потоки газа при низком давлении с минимальными утечками.

Будущие разработки в технологии клапанов

Смотря в будущее, технология клапанов продолжает развиваться в сторону ещё более умных и эффективных конструкций. Технологии прецизионной герметизации развиваются благодаря улучшенным эластомерам и инженерной керамике, устойчивой к износу. Новые актуаторы с встроенным интеллектом (управление обратной связью, определение положения) могут в реальном времени подстраиваться под гидродинамику, выжимая потерю энергии. Также наблюдается тенденция к модульным конструкциям: клапаны, чья отделка или сиденья можно легко заменить на другие жидкости, что снижает простои и улучшает производительность. Исследователи также изучают компоненты клапанов для аддитивного производства (3D-печати), которые могут иметь внутреннюю оптимизированную геометрию потока, неподдаемную обработке, что дополнительно снижает падение давления.

Тем временем отраслевые стандарты поднимают планку герметичности: например, новые стандарты API и ISO для выбросов, вероятно, подтолкнут больше предприятий к внедрению сертифицированных двухнаправленных схем с низким уровнем выбросов. В духе дальнейшего совершенствования клапанная индустрия наблюдает переход к целостному проектированию систем — не просто покупаю клапан, но и проектируют весь контур управления жидкостями (насосы, датчики, клапаны) для максимизации эффективности. В этом контексте двунаправленные герметичные клапаны с низкой вязкостью признаются ключевыми факторами этой оптимизации.

Заключение

В заключение, низковязкие двунаправленные герметичные клапаны играют ключевую роль в повышении энергоэффективности в гидрожидкостных системах. Обеспечивая герметизацию с нулевой утечкой в обоих направлениях потока, эти клапаны предотвращают потерю жидкости и снижают энергию насоса. Их оптимизированная гидродинамика (низкое сопротивление, обтекаемые дорожки) и современные материалы сиденья (такие как PTFE и FKM) снижают трение и износ. С точки зрения инженера, выбор клапанов, созданных для таких условий, напрямую решает коренные проблемы — минимизирует колебания давления и избегает утечек, приводящих к потере энергии.

Для отраслей, стремящихся сократить расходы и достичь экологических целей, инвестиции в такие клапаны — явная победа. Преимущества точной герметизации и настраиваемых конструкций приводят к снижению эксплуатационного энергопотребления, снижению обслуживания и увеличению срока службы системы. Мы рекомендуем заводам оценивать свои запасы клапанов с учётом этих лучших практик: убедиться, что критические линии используют настоящие двусторонние клапаны (например, мягкоуплотненные или  высокогерметичные шаровые клапаны YNTO) и чтобы материалы соответствовали условиям жидкости. Таким образом, они могут обеспечить экономию энергии и надёжность, которые может обеспечить только технология с правильным клапаном.
