Как выбрать подходящие пиггинговые клапаны для вашего применения

Введение

Выбор правильных пиггинг-клапанов начинается с понимания конструкции пигируемых клапанов. Пигггерные клапаны специально разработаны так, чтобы очищающие и инспекционные пиги проходили через трубопровод без препятствий. На практике пигируемый клапан должен иметь такой же размер диаметра, как и трубопровод, и не иметь внутренних вторжений при полном открытии. Чаще всего это означает использование полноканалных шаровых клапанов или клапанов с полным открытием в пиггинговых схемах. Эти клапаны обеспечивают чистый, прямой проход, чтобы пиг — пена или механическое устройство — мог плавно двигаться во время очистки и инспекции трубопроводов. В отличие от этого, клапан с уменьшенным диаметром цилиндра задержал бы или повредил свинью. Понимание этой разницы крайне важно: выбор непигируемого клапана в пиггинг-пробеге может привести к застрянию свинки, что приведёт к закупоркам и дорогостоящим задержкам. С другой стороны, правильно подобранный пигируемый клапан улучшает целостность трубопровода, позволяя проводить регулярное обслуживание без разборки линий и обеспечивает безопасность потока, обеспечивая полный проход пиг-сквоз.

Роль подкачных клапанов в трубопроводных системах

Повышение целостности конвейера

Трубопроводы со временем накапливают осадки, накипу и другие загрязнители. Эти отложения приводят к увеличению трения, увеличению потерь давления и могут создавать горячие точки коррозии. Пиггинг-клапаны играют ключевую роль в решении этих проблем. Позволяя свиньям чистить трубку, клапаны с пиглингом помогают удалить вредные накопления. Удаление осадков улучшает поток и значительно снижает риск дорогостоящих закупорок. Фактически, очистительный пиг восстанавливает исходную геометрию трубопровода, предотвращая «задушение потока», которое могло бы сократить срок службы трубопровода. Как отмечает один эксперт отрасли, пиггинг «улучшает поток материала и снижает риск дорогостоящих засоров », а также «помогает продлить срок службы трубопровода, предотвращая коррозию и другие повреждения». Таким образом, подкачные клапаны являются основой для поддержания целостности трубопровода — они обеспечивают регулярную очистку линии на месте и проверку, выявляя проблемы до их сбоя.

На практике распространённое инженерное наблюдение состоит в том, что даже небольшая аномалия падения давления может сигнализировать о необходимости пиггинга. Например, инженер может заметить постепенное увеличение давления на управляющем клапане, указывающее на накопление мусора ниже по течению. Если это не устранить, это может привести к неравномерному распределению потока или резкому скачка давления, когда свинка наконец прорвётся — явление, которое команда заметила в виде резких всплесканий давления при входе свинки. В таких системах часто применяется высококачественный [электрический шаровой клапан] (конструкция с полным портом) благодаря его способности обеспечивать  операцию вертикального пиггинга и отличной герметизации. Один из примеров клапанов YNTO явно отмечает: «Его простая конструкция, лёгкий вес и отличная герметизация делают его особенно подходящим для трубопроводных систем с высокими требованиями к герметичности», а также он даже «позволяет выполнять операции по прямому пиггингу».. Используя такие надёжные клапаны, инженеры трубопроводов могут безопасно использовать трубопровод и мгновенно восстановить целостность, не выводя клапан из эксплуатации.

Обеспечение обеспечения потока

Гарантия потока — это гарантия того, что трубопровод может постоянно доставлять продукт с требуемой скоростью. В системах с пиглингом клапаны должны не только обеспечивать проход пигов, но и минимизировать нарушения потока. Когда свинья двигается, она создаёт промывающий эффект, который сдвигает воск или мусор. Клапаны в этих системах должны выдерживать эти переходные динамики. Например, во время пиггинга разница давления вверх и вниз по пигггебельному клапану может быстро колебаться, и если клапан недостаточно размерен или имеет высокое внутреннее трение, он может начать вибрировать или заклинаться при низком потоке. Со временем такое повторяющееся напряжение могло ухудшить герметизацию клапана. В отличие от этого, шаровой клапан с полным портом и полным диаметром гарантирует, что свинка не задевает сиденье — она просто скользит через открытый канал. Это сохраняет герметичные поверхности клапана и помогает поддерживать стабильный поток после пиггинга. По сути, подкачивающие клапаны напрямую способствуют обеспечению потока, очищая трубопровод так, чтобы последующий поток жидкости оставался беспрепятственным.

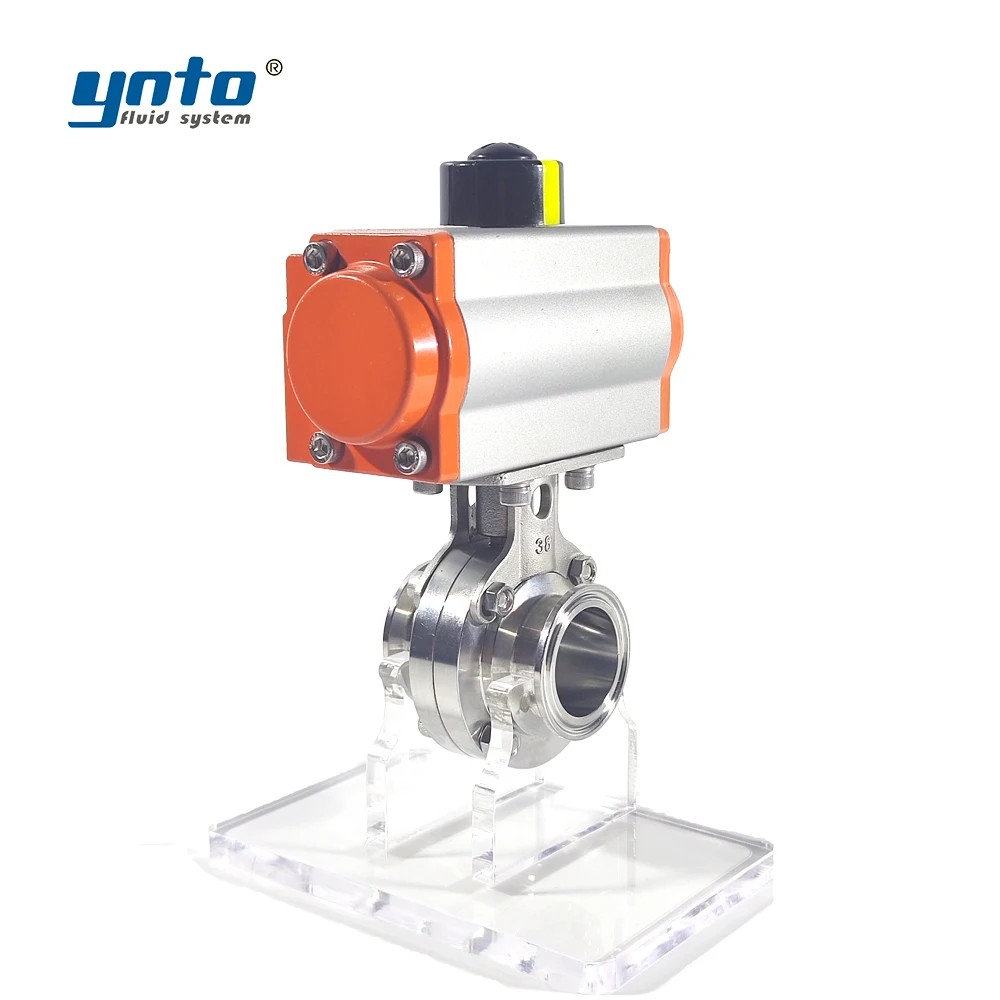

Кроме того, системы с пиглингом часто включают автоматизацию управления потоком. Например, автоматический [пневматический заслонка] может использоваться ниже по потоку для регулирования потока при запуске или приёме пигов. Такие клапаны оснащены быстрооткрывающимися и прочными седлами (как указано в характеристиках продукта), чтобы они могли быстро адаптироваться к процессу пиггинга без чрезмерного износа. Низкий рабочий крутящий момент и прочные герметичные материалы этих клапанов (как описано выше) позволяют им выдерживать частые циклы. Это критически важно для обеспечения потока: клапаны должны надёжно открываться или закрываться по мере необходимости во время циклов запуска/приема пиг. В заключение, позволяя пигкам чистить трубу и точно контролируя поток вокруг операций подкачки, клапаны обеспечивают надёжный поток трубопровода.

Ключевые аспекты выбора клапанов

Потребности в очистке трубопроводов

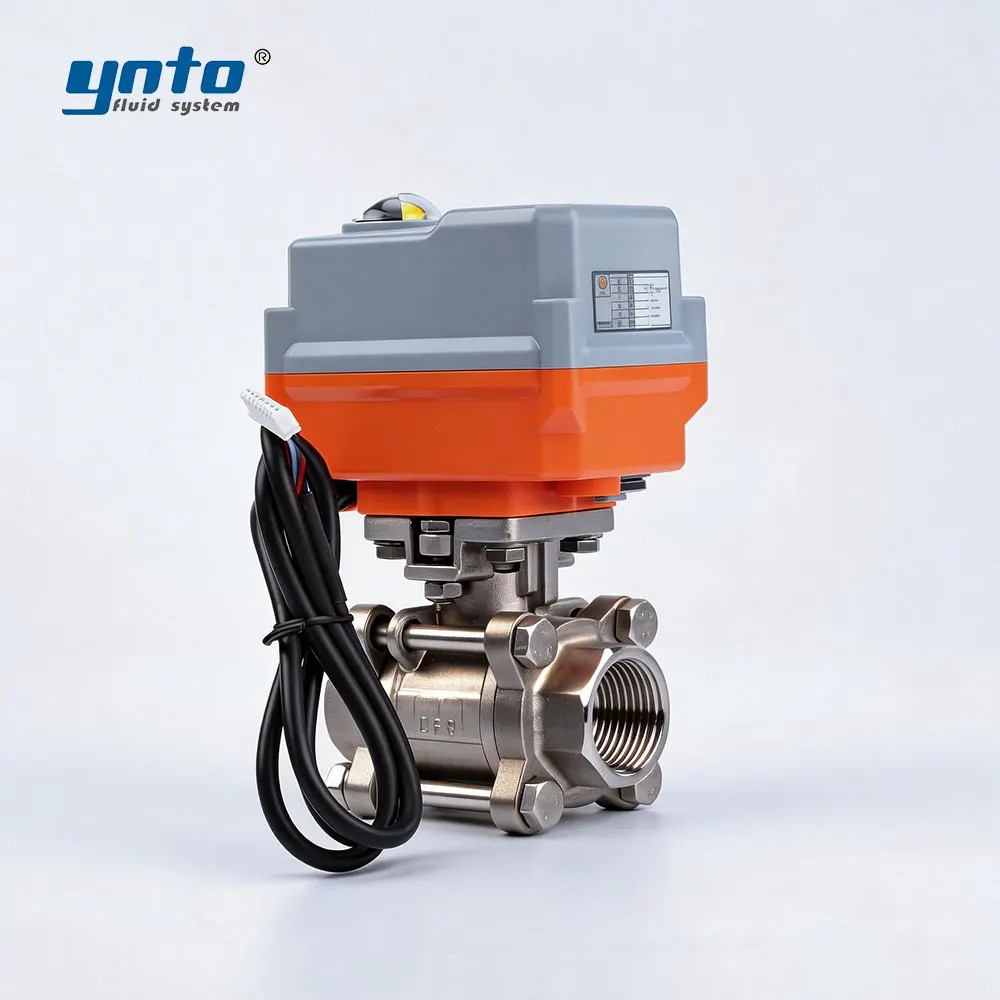

При выборе подкачных клапанов одним из основных факторов является характер продуктов и мусора в трубопроводе. В пищевых продуктах, фармацевтических или химических линиях свиньи могут содержать мелкие порошки, вязкие жидкости или абразивные осадки. Клапаны должны быть совместимы с этими носителями. Для корпуса клапанов часто применяются материалы, такие как 316L или Duplex нержавеющая сталь, чтобы защититься от коррозии и истирания. Например, электрические клапаны YNTO используют высококачественные корпуса из нержавеющей стали 304 именно по этой причине: «Известная своей выдающейся коррозионной устойчивостью, нержавеющая сталь 304 эффективно выдерживает эрозию различных химикатов, влажных сред и распространённых коррозийных сред." Это означает, что клапан остаётся надёжным даже после попадания абразивных или коррозийных продуктов.

Ещё один аспект — частота смены продукта. В многопродуктовых линиях операторы хотят «восстановить» один продукт при переходе на другой. Свиньи могут выталкивать остатки жидкости из линии. Поэтому важно выбирать клапаны, которые плотно герметизируются, чтобы предотвратить протечки во время пиггинга. Клапаны должны выдерживать быстрые изменения потока без протечек — такие функции, как конструкция с полным портом и усиленные уплотнения, помогают этого добиться. В условиях высокой гигиены применяются санитарные клапаны типа «пиг» (часто полноразмерные шарики или бабочки с полированными поверхностями). Пример с анкерной связанностью [корпус клапанов 304 из нержавеющей стали] демонстрирует один подход: такие клапаны можно очищать между партиями, минимизируя перекрёстное загрязнение.

Требования к техническому обслуживанию и инспекции

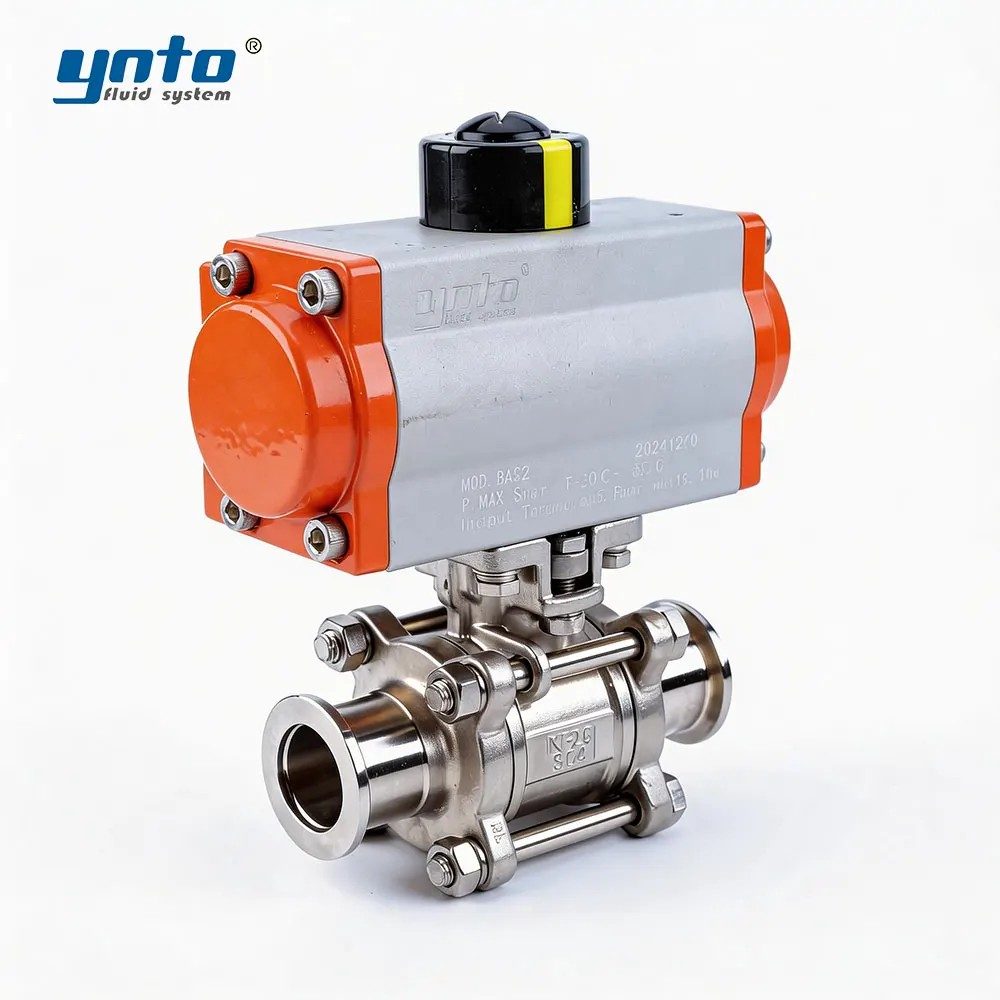

Клапаны в обслуживании пиггинга широко используются. Выбор дизайна, который упрощает обслуживание, крайне важен. Инженеры часто сами назначают плановые проверки пиг-клапанов: проверяют износ седла, смазывают приводы и проверяют, что посторонние предметы не застряли. Клапан должен быть легко разобрать при необходимости (например, трёхкомпонентные шариковые клапаны с зажимами или резьбовыми портами). Как указано в одном из примечаний к продукту, шаровой клапан с зажимом «отличается компактной конструкцией, малым размером, лёгкой конструкцией и простотой установки. Седло клапана имеет эластичную герметичную конструкцию, обеспечивающую надёжную герметизацию и простоту эксплуатации». Такие функции обеспечивают быструю очистку или замену в запланированные периоды простоя.

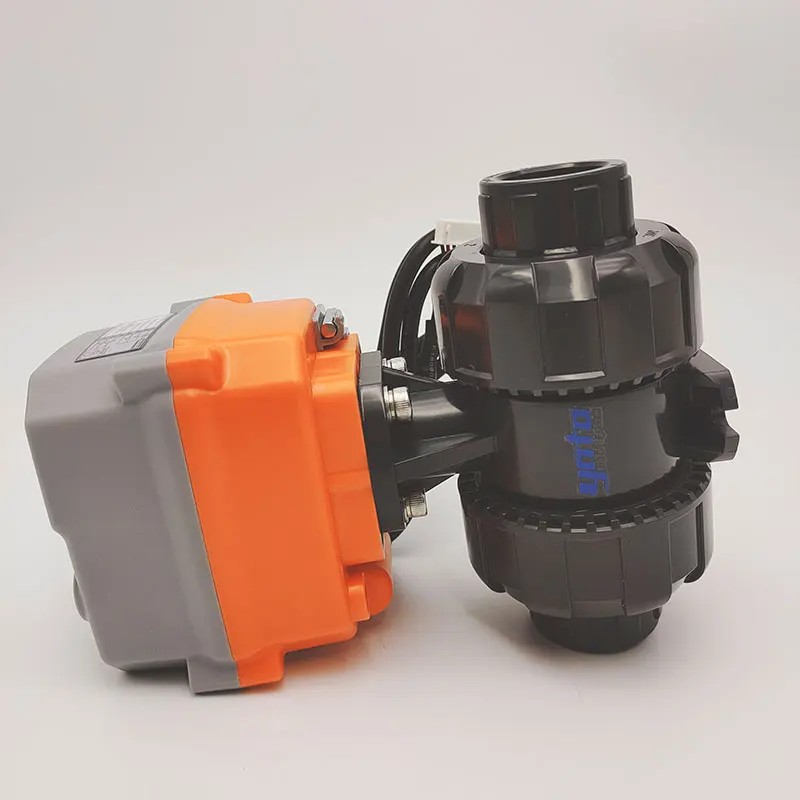

Привод клапана — ещё один ключевой фактор. В автоматизированных системах пиггинга широко распространены пневматические или электрические приводы. Надёжность этих приводов влияет на циклы обслуживания. Поэтому многие инженеры предпочитают исполнительные механизмы с герметичными корпусами (например, коробки с рейтингом IP67), чтобы защищать от пыли и влаги, поскольку «пиг-спуски» могут поднимать мусор. Например, упомянутый ранее электрический шаровой клапан YNTO включает корпус привода с рейтингом IP67. При проверке соответствия стандартам безопасности и окружающей среды необходимо убедиться, что клапаны соответствуют необходимым сертификатам (давление ANSI/ASME, герметичность ISO и др.). Для пиггинга в опасных зонах могут использоваться взрывозащитные приводы. Главное — выбирать клапаны с прочными материалами и простым приводом, чтобы минимизировать вмешательства в техническое обслуживание.

Типы пиггинг-клапанов и их применение

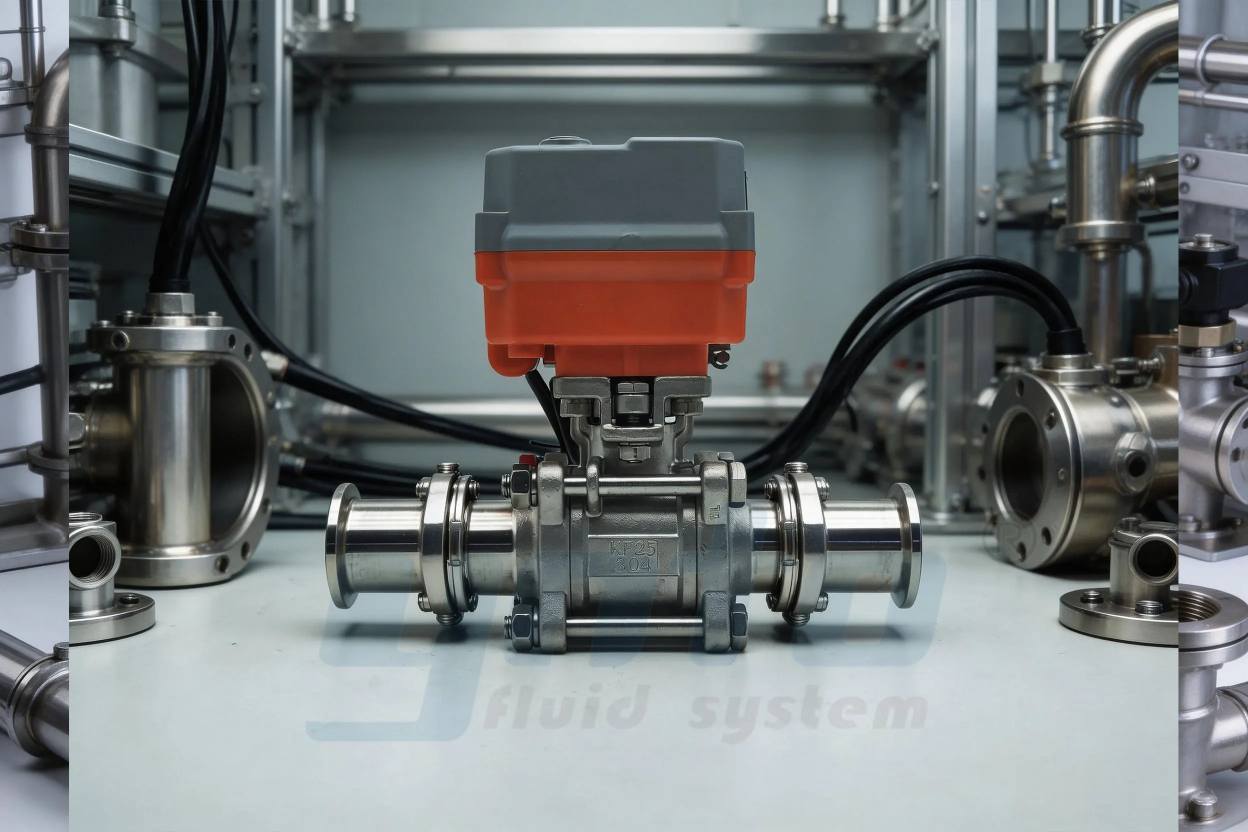

Автоматизированные клапаны с пигггерами

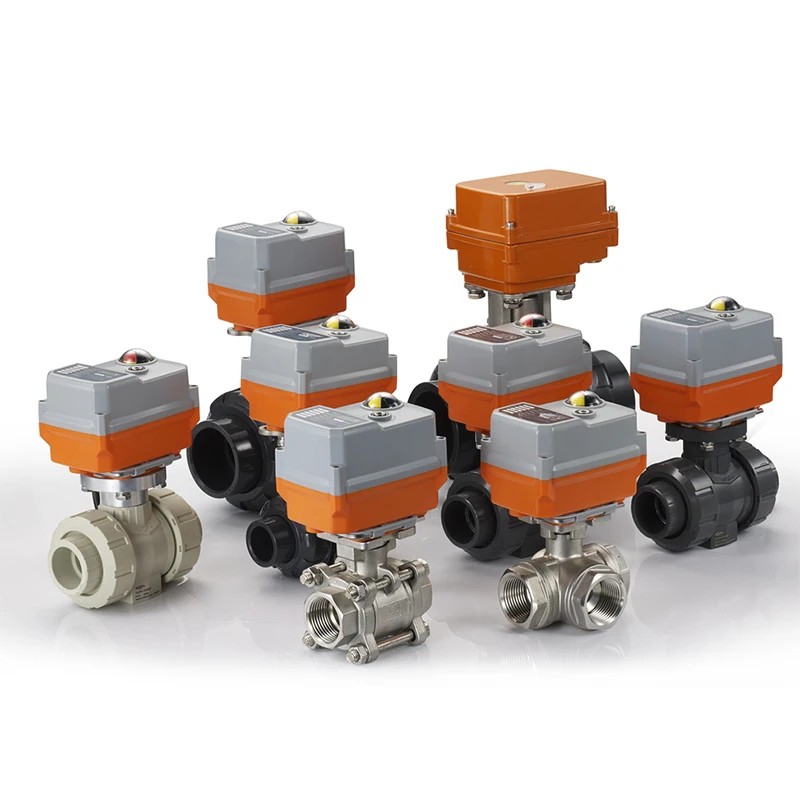

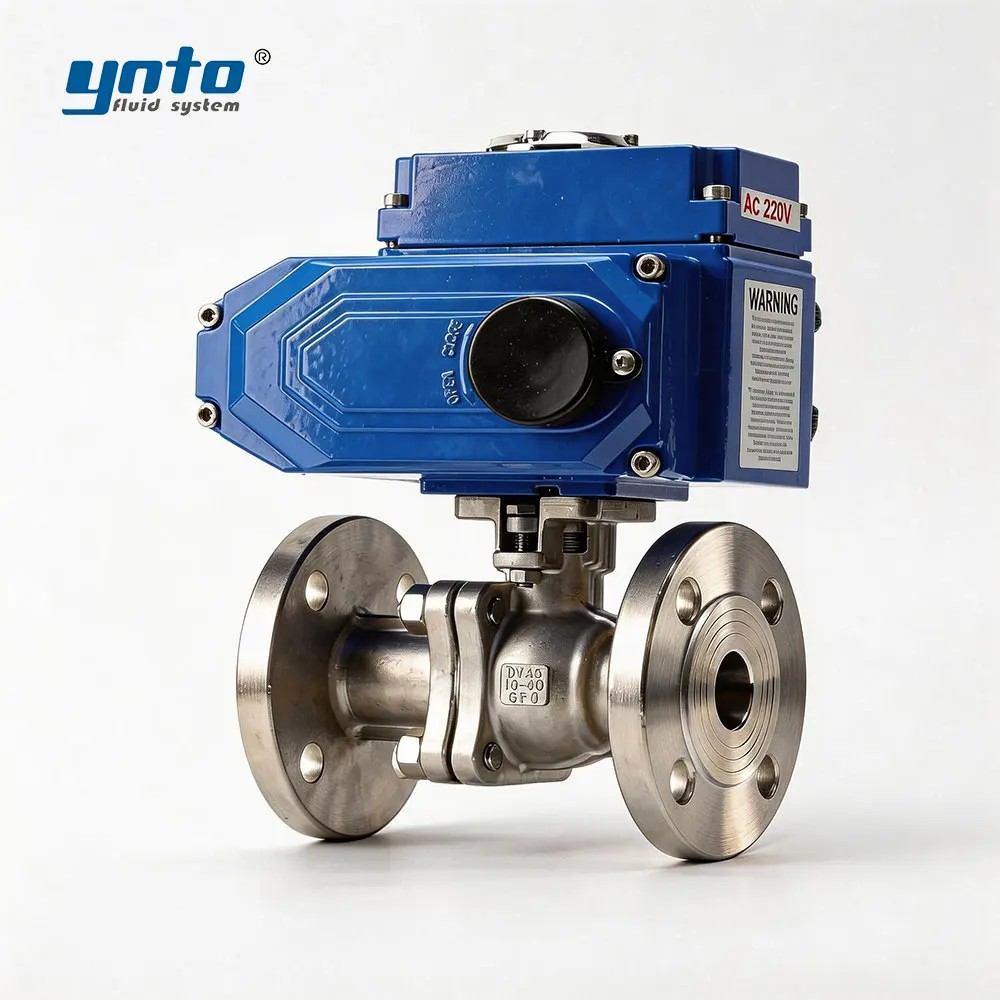

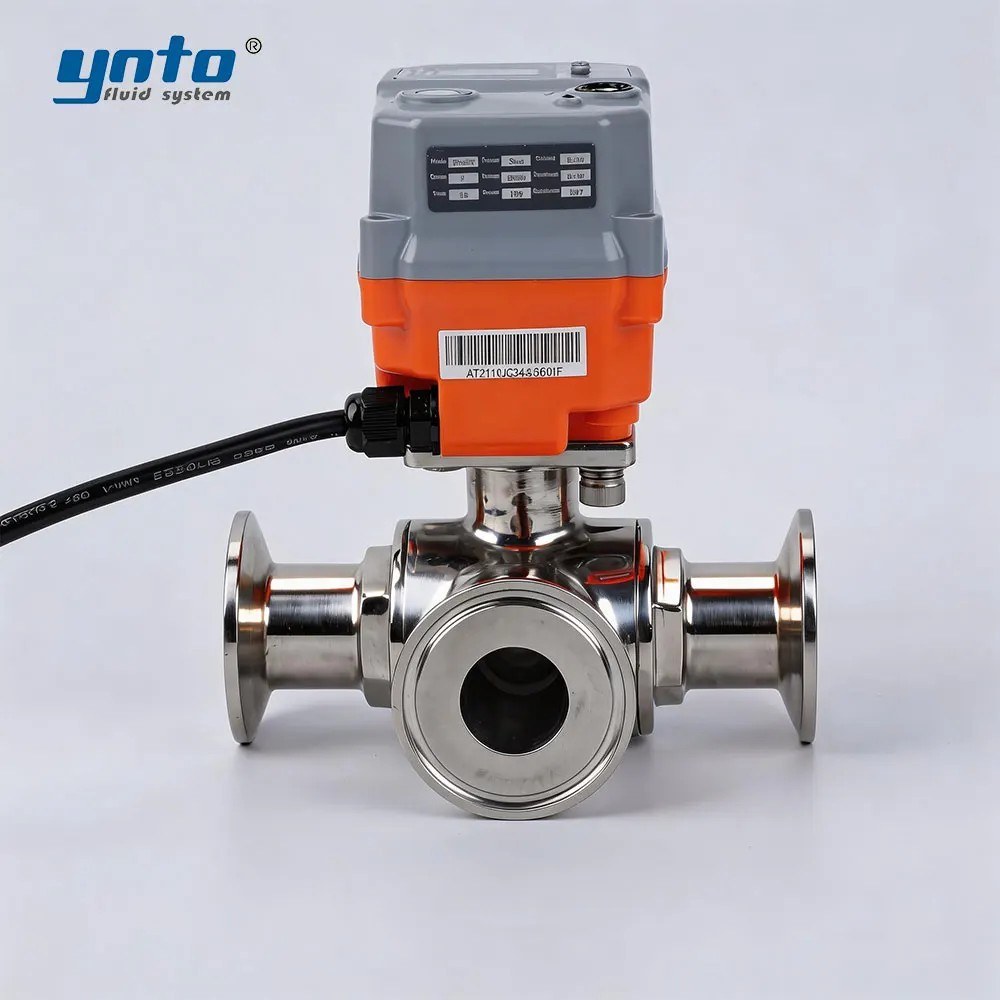

В современных учреждениях пиггинг-станции могут быть сильно автоматизированы. Автоматизированные пигируемые клапаны включают электрически или пневматически приводимые шариковые или затворные клапаны, интегрируемые с системами управления. Часто используется полнопортовый электрический шаровой клапан , так как им можно управлять дистанционно для вставки или приёма пиг без ручного вмешательства. Например, после завершения пиггинга контроллер может перевести клапан в аварийное положение. Некоторые клапаны даже оснащены функцией сброса при выключении питания, так что при потере мощности клапан автоматически переходит в безопасное (обычно закрытое) положение.  Это защищает от обратного потока и помогает управлять временными переходами давления во время пиггинга. Приводящиеся клапаны также применяются для трубопроводов большого диаметра, где шаровые клапаны были бы непрактически большими, но их медленная работа должна учитываться в последовательности пиггинга.

Ручные клапаны с пигггерными механизмами

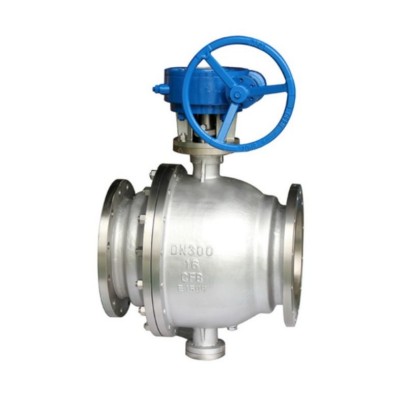

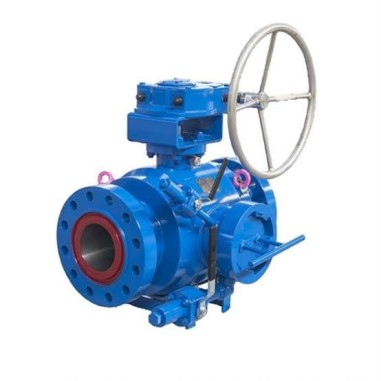

Меньшие или менее критически важные пиггинговые линии могут использовать ручные пигггерные клапаны. Часто это полнопортовые шаровые клапаны с ручными рычагами или операторами шестерёнок. Преимущество — простота: они экономически эффективны и не требуют электроэнергии. Ручной шаровой клапан с отполированным каналом может использоваться для очистки пиг в небольших трубопроводах. Например, один из продуктов CNYTO демонстрирует ручной шаровой клапан из нержавеющей стали, предназначенный для суровых условий. Как и её автоматизированный аналог, он предлагает полный портовый сквозный поток для прохождения свиней. Минус в том, что для открытия/закрытия требуется присутствие оператора, поэтому он лучше всего подходит для редких графиков пиггинга. Тем не менее, базовая технология клапанов — шарик с полным сквозным отверстием — остаётся той же. При выборе ручного пигггерного клапана убедитесь, что он чётко размечен, легко блокируется и соответствует давлению линии.

Обслуживание и оптимизация

Регулярные практики обслуживания

Регулярный осмотр клапанов является необходимым. Инженерам следует проверять седла и уплотнения клапанов на износ после каждого цикла пиггинга, особенно если присутствуют абразивные твердые частицы. Со временем размытое сиденье может начать протекать, что снижает эффективность очистки. Полезной практикой является регулярный тест на актуатор и ход клапана. Например, циклическое продвижение пневматической бабочки или шарового клапана через его диапазон с помощью сжатого воздуха (при удержании давления с одной стороны) может выявить проблемы с уплотнением. Калибровка обратной связи положения (если установлена) гарантирует, что клапан, указанный как «открытый», действительно обеспечивает полный диаметр цилиндра. Многие предприятия внедряют проверку снижения давления между клапанами в рамках технического обслуживания — если ΔP неожиданно меняется, это может указывать на внутреннюю закупорку или износ.

Оптимизация производительности клапанов

Для оптимизации работы клапанов при обслуживании пиггинга помогает тонкая настройка размера и времени срабатывания клапанов. Небольшой размер клапанов может вызывать резкие падения давления во время запуска пиг. В то же время увеличение размера может сделать клапан громоздким и медленнее срабатывать. Инженеры часто проводят исследование потока: рассчитывают объём пига и желаемую скорость стрелки для выбора подходящего канала. Использование гладких покрытий с низким трением внутри клапанов (таких как материалы PTFE или FKM) также может уменьшить усилия, необходимые для перемещения пига. Кроме того, интеграция умных позиционеров или датчиков (как описано выше) позволяет системе управления постепенно управлять открытием клапанов, снижая воздействие гидроударов. Короче говоря, проактивное обслуживание и правильная настройка клапанов предотвращают повторение цепей причин→последствий (например, накопления мусора → неэффективной очистки → простоя трубопровода), тем самым оптимизируя время работы.

Заключение

Эффективный выбор клапана для подскачки является ключом к поддержанию целостности трубопровода и обеспечения потока. В ходе обсуждения мы увидели, что правильный пигируемый клапан должен обеспечивать непрепятственный полный путь для свиней, одновременно соответствуя требованиям безопасности процесса. Полнопортовые шаровые краны — будь то электрические или пневматические модели — являются отраслевым стандартом для пиггинга благодаря чистому потоку и надёжной герметизации. Клапаны, изготовленные из высококачественных материалов (316L или дуплексная нержавеющая сталь), устойчивы к коррозии от остаточных средств или чистящих химикатов, что показано на примерах, таких как шаровой клапан [304 из нержавеющей стали]. Правильно настроенная система привода (аварийно-безопасные положения, IP-корпуса) обеспечивает надёжные циклы пиггинга. Регулярное техническое обслуживание и инспекция этих клапанов (проверка на утечки и проверка обратной связи по позиции) обеспечивают плавную работу пиггинга.

Обзор лучших практик

· Полноствольное проектирование: используйте полностью портовые шариковые или затворные клапаны, чтобы свиньи свободно проходили.

· Выбор материалов: Выбирайте такие материалы, как 316L, Duplex нержавейки или коррозионно-устойчивые покрытия для совместимости с жидкостями.

· Автоматизация и безопасность: По возможности используйте автоматические актуаторы с функциями безопасности (сброс при выключении питания, высокий IP-рейтинг).

· Рутинные проверки: Осмотрите сиденья и приводы после прохождения пиг; регулируйте поток по мере необходимости, чтобы избежать чрезмерного износа.

· Соответствие стандартам: Убедитесь, что клапаны соответствуют классам давления ANSI/ASME и стандартам ISO по утечке для обеспечения безопасности и долговечности.

Дополнительные ресурсы для специалистов по трубопроводу

Для получения дополнительной информации о пигируемых клапанах и решениях для клапанов смотрите страницы продукции CNYTO , таких как электрические шаровые клапаны, пневматические шаровые клапаны и пневматические заслонки-бабочки. Эти технические ресурсы и технические характеристики помогут вам сопоставить спецификации клапанов с требованиями к пиггингу, дополнив картину для эффективной и безопасной работы трубопровода.
