Диагностика и исправление клапанов управления податочной водой

Устранение неисправности клапана управления податочной водой: распространённые проблемы и решения

Введение

В котельном отделении проблемы с податочной водой редко возникают в виде серьёзной неисправности в самом начале. Чаще всего они появляются как маленькие, но упрямые подсказки. Во время рутинного раунда инженер может заметить, что уровень барабана дрейфует, хотя выход контроллера выглядит стабильным. Стержень клапана двигается, но не совсем плавно. Через несколько минут разница давления через клапан меняется, привод звучит напряжённо, и уровень воды начинает охотиться вокруг заданной точки. Во многих полевых операциях именно здесь начинается настоящее устранение неисправностей клапанов управления податочной водой. Система управления податочной водой в котле существует для регулирования воды в паровой барабан, и Джордан Вэлл отмечает, что безопасное производство пара зависит от поддержания правильного уровня барабана в узком диапазоне с помощью отзывчивого управляющего клапана и соответствующего контура управления.

Инженеры, работающие на объекте, часто замечают одни и те же симптомы: задержку при открытии и закрытии, рост рабочего момента, нестабильную реакцию при низком расходе и небольшую утечку после многократных циклов. Эти признаки важны, потому что крупные котлы не переносят медленную коррекцию питательной воды. WARE объясняет, что большие котловые системы испытывают большие колебания нагрузки и поэтому требуют непрерывного, быстро регулируемого подача питательной воды; Используется модулирующий клапан, чтобы система управления могла открываться небольшими шагами, удерживать положение и закрываться постепенно по мере изменения спроса. Когда это движение перестаёт быть точным, эффективность котла и логика защиты начинают страдать.

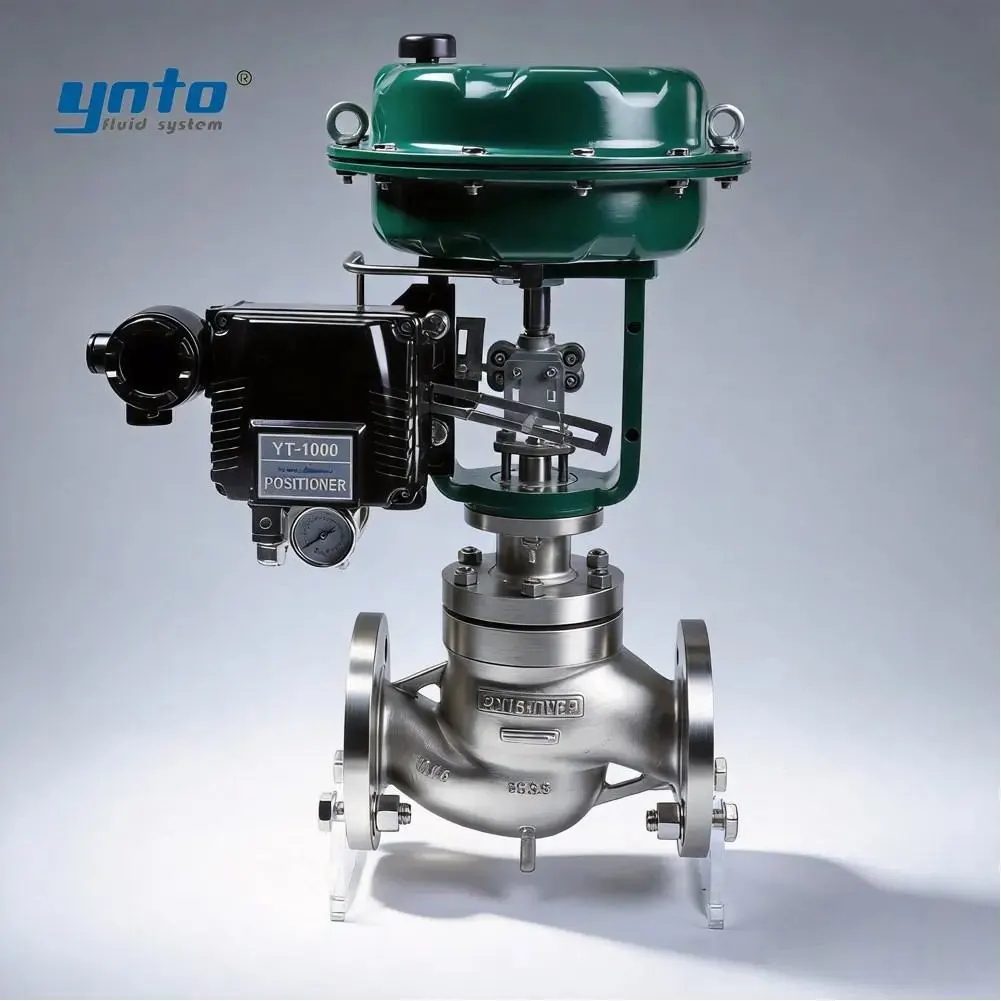

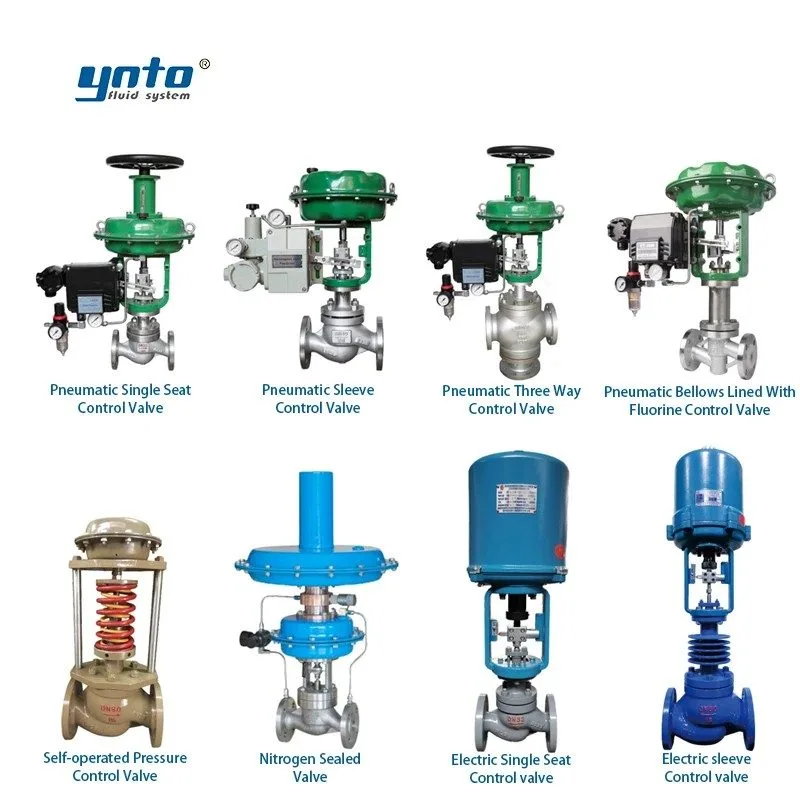

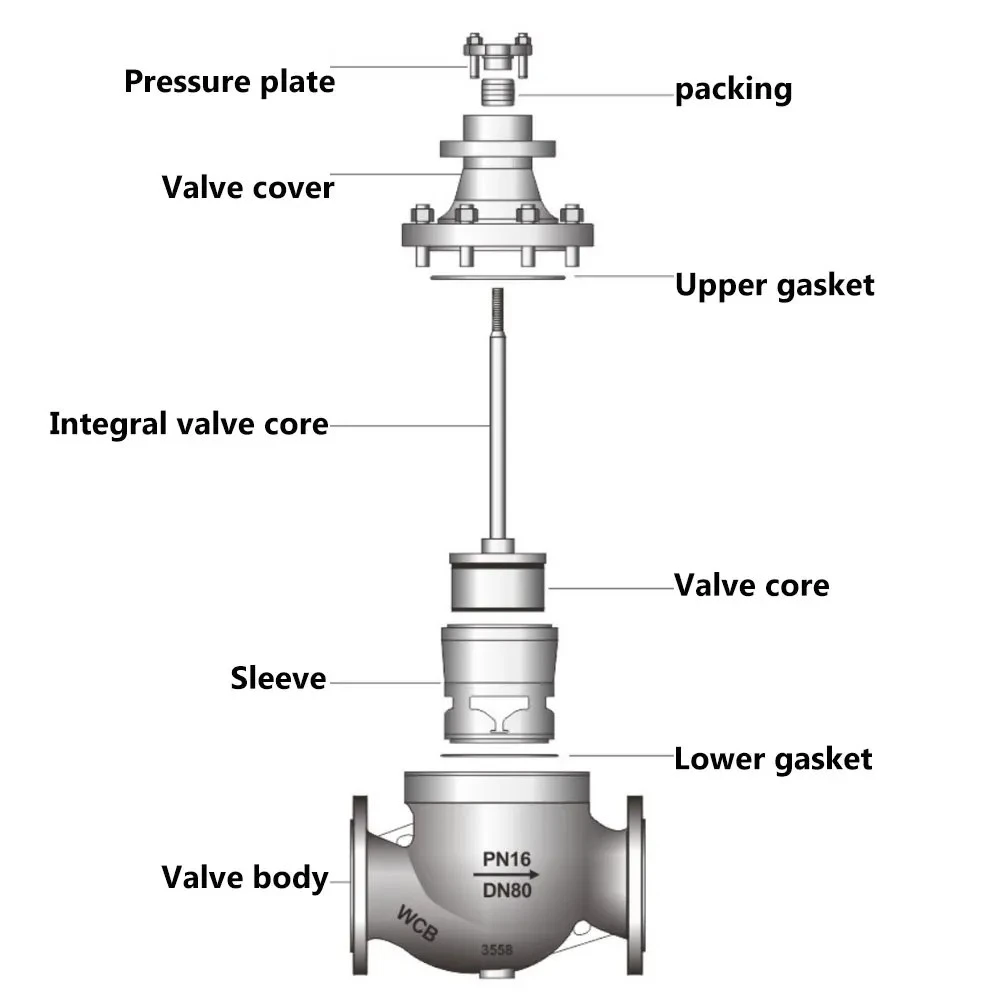

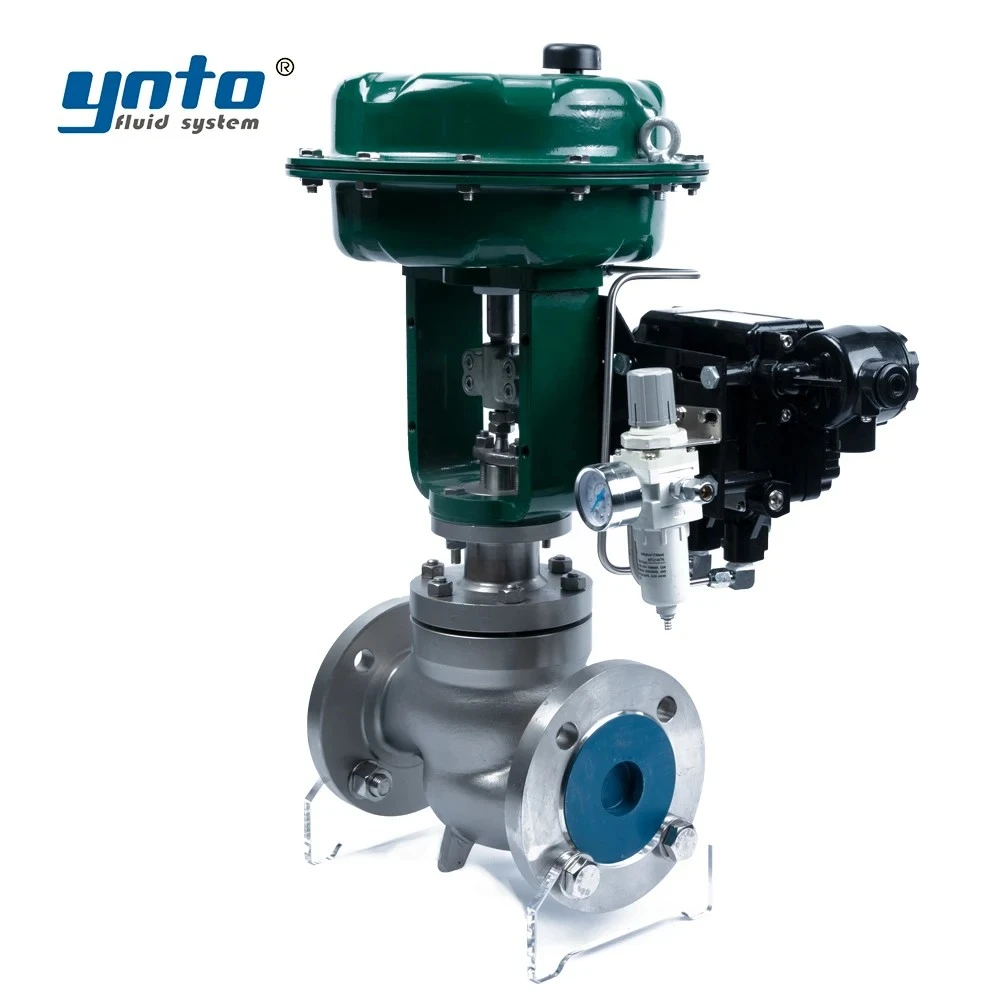

Хорошее начало — рассматривать клапан как часть системы, а не как отдельный компонент. Корпус, трим, актуатор, обратная связь положения и сигнальный путь влияют на стабильность барабана. Если вы оцениваете запасное оборудование или комплектные сборки, решения YNTO для управляющих клапанов демонстрируют основной промышленный ассортимент управляющих клапанов компании, включая электрические и пневматические клапаны для автоматизированного обслуживания процессов.

Выявление проблем с клапанами управления податочной водой

Симптомы неисправности

Неисправный клапан подачи воды обычно сообщает о себе через рабочее поведение до того, как выходит из строя механически. При вводе в эксплуатацию и ежедневной эксплуатации инженеры часто замечают колебания уровня барабана, шумное движение, задержку хода или клапан, который на контроллере кажется открытым, но фактически не обеспечивает ожидаемый поток. Другой распространённый признак — нестабильность малого потока: клапан зависает у узкого отверстия, слегка вибрирует и не может оседать. WARE напрямую сравнивает стили клапанов и отмечает, что модуляция в стиле затвора менее точна, тогда как глобусные клапаны обеспечивают лучшую точность, поскольку движение выровняется с задачей регулирования; Также отмечается, что конструкции в стиле ворот со временем более подвержены протечкам.

Первую цепочку причинно-следственных связей легко распознать в полевых условиях. Колебания давления по триммеру создают микровибрацию в небольших отверстиях; микровибрация ускоряет износ кресел и направляющих; Износ задерживает реакцию и ослабляет выключение. Вторая цепь встречается не менее часто: повторные термические циклы, утомление материалов и уплотнения штанга, начинается небольшая протечка, и эта утечка продолжает добавлять воду, даже когда контроллер считает, что клапан почти закрыт. Результат — это не просто дрейф помех. Джордан предупреждает, что недостаток уровня воды может оставить трубы открытыми и перегревать, а избыточная вода может переносить жидкость в паровой выход и снижать эффективность котла ниже по течению.

Влияние на эффективность котла

Проблемы с клапанами подающей воды почти всегда проявляются в паровом балансе. Когда клапан не может отслеживать изменяющийся спрос, котёл либо голодает, либо перегружается во время колебаний нагрузки. WARE подчёркивает, что цель регулирующего клапана подачи воды — быстро и точно соответствовать меняющемуся спросу, без заметных задержек. Если эта точность исчезает, управляющий контур компенсирует это сильнее, насосы работают более агрессивно, и операторы часто сталкиваются с нестабильным паром именно в те моменты, когда установке наиболее нужен котёл.

Вот почему диагностика питательной воды никогда не сводится только к «ремонту клапана». Речь идёт о восстановлении эффективности котла. Регулирующий клапан, который дрейфует, заедает или протекает, заставляет петлю непрерывно отслеживать ошибки. Со временем эта дополнительная коррекция теряет энергию, увеличивает износ приводов и насосов, а также сокращает запас для безопасной генерации пара.

Технические аспекты клапана управления питательной водой

Понимание обратной связи положения клапана

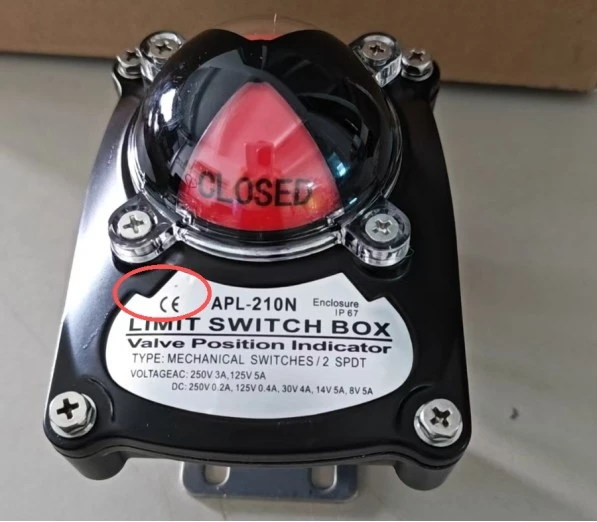

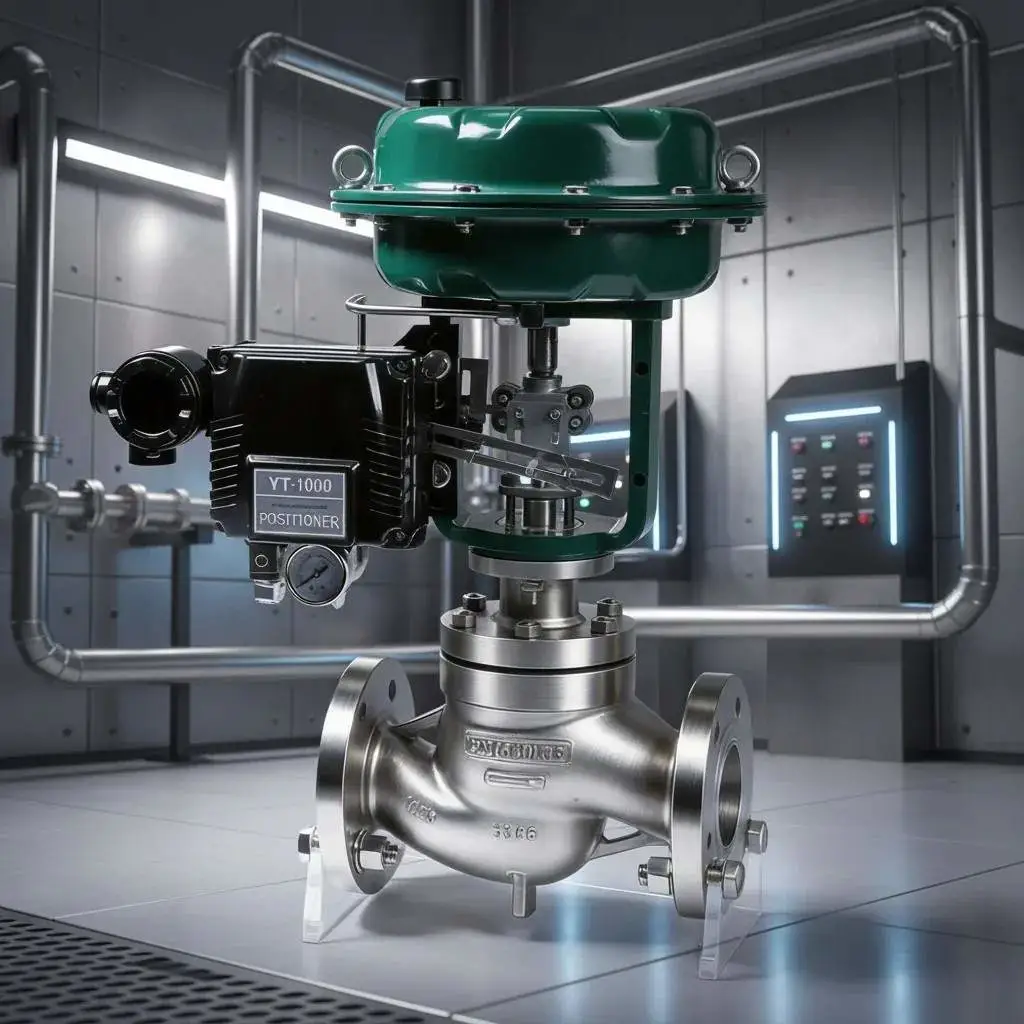

Обратная связь положения клапана — это то, где обнаружено множество скрытых неисправностей. Контроллер может выдавать сигнал 4–20 мА или другую модулирующую команду, но клапан работает корректно только в том случае, если исполнительный механизм, система обратной связи и положения преобразуют эту команду в реальный ход. В списках клапанов подачи воды от Winstel видно, что стандартные упакованные клапаны подачи воды обычно оснащены опциями управления 0–135 Ом, 4–20 мА, а также с опциями включения/выключения, в то время как в общих справочниках регулирующих клапанов отмечается, что модулирующие клапаны полагаются на позиционеры, чтобы обеспечить попадание клапана в командное отверстие и преодолеть трение в механизме.

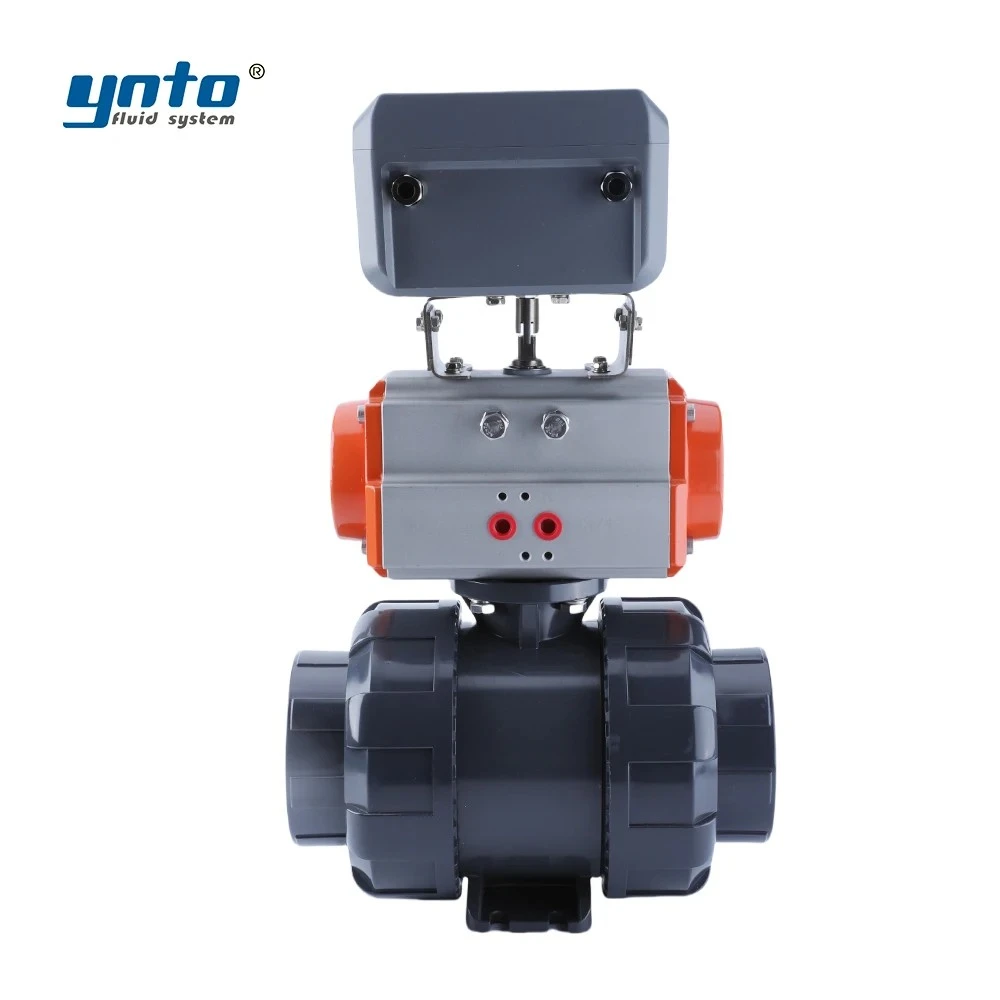

При практическом устранении неполадок одним из распространённых признаков является несоответствие между командным и реальным движением. Экран показывает 35 процентов открытого, но вынос останавливается, пробегает или не держится. Обычно это указывает на дрейф обратной связи, проблемы с калибровкой позиционера, ослабление тяги или потери крутящего момента привода. По этой причине многие инженеры выбирают аксессуары, которые облегчают проверку реального положения клапана. YNTO предлагает электропневматический позиционирователь и коробку с предельным выключателем, оба из них включены в портфель аксессуаров для автоматизированных клапанов. Эти компоненты особенно полезны, когда нужно подтвердить, является ли «проблема с сигналом» действительно «проблемой движения».

С точки зрения материалов, горячая увлажнённая секция клапана подающей воды — не место для повседневного использования мягких материалов. Корпуса из углеродистой и легированной стали остаются распространёнными там, где приоритетом является удержание давления, тогда как нержавеющая или 316/316L может быть предпочтительнее, если имеют значение кислородный конденсат, риск коррозии или более длительный срок службы. Эластомеры, такие как EPDM или FKM, а также даже PTFE, больше подходят для охлаждающих аксессуаров, уплотнений и внешних интерфейсов, чем в самой горячей зоне троттлинга. Инженеры в котельных быстро усваивают: неправильный выбор материала не приводит к изящному провалу. Он корродирует, затвердевает, разбухает или протекает.

Падения давления в управляющих клапанах

Падение давления — это не просто расчёт в техническом листе. Часто это объясняет, почему клапан шумит, почему привод перегружен и почему повреждения тримма появляются раньше ожидаемого. Jordan утверждает, что её клапан подачи воды с раздвижным затвором использует прямой поток с меньшей турбулентностью и способен выдерживать значительное падение давления, в то время как WARE отмечает, что модулирующие V-портовые шаровые клапаны могут обеспечивать более низкое падение рабочего давления и герметичное закрытие при правильном выборе. Вместе эти источники ясно подчёркивают главный инженерный момент: геометрия клапанов определяет как управляемость, так и живучесть.

Во время устранения неисправности распространённая полевой схема выглядит так: чрезмерное падение давления клапана увеличивает локальную скорость, локальная скорость снижает давление на ограничении, а повторяющиеся повреждения кавитации или повреждения от вспышки делают трим грубее. После повреждения триммера клапан теряет стабильное управление при низком открытии. Оператор видит охоту. Актуатор получает больший крутящий момент. Уровень барабана завода ненадёжный. Именно поэтому размер клапанов подачи воды в котле никогда не следует рассматривать как второстепенное решение. WARE прямо указывает, что размер должен основываться на размере котла, рабочем давлении, а также на подаче давления и потоке через трубопроводы и клапан .

Стратегии обслуживания

Регулярные протоколы инспекции

Обслуживание клапанов управления лучше всего работает, когда он скучный. Я имею в виду предсказуемую, дисциплинированную и подкреплённую данными. Полезный протокол инспекции начинается с проверки хода клапанов, звука привода, состояния уплотнения штока, проверки на протечки седла и анализа данных о тренде уровней в периоды нормального и пикового спроса. Джордан описывает схемы управления на уровне барабанов с одним элементом, двумя и тремя элементами; На практике эти фреймворки также помогают командам по обслуживанию понять, находится ли проблема внутри клапана или выше по контуру измерений и управления.

Актуатор заслуживает дополнительного внимания. Когда появляется рост крутящего момента, инженерам не стоит предполагать, что двигатель является коренной причиной. Иногда привод исправен, а нарезка прилипает; Иногда обшивка в порядке, но актуатор теряет калибровку или целостность хода. Каталог YNTO включает электрический привод для автоматизированных клапанных блоков, что полезно при модернизации старых механических соединений или стандартизации электрического привода для лучшей повторяемости и облегчения интеграции сигнала.

Требования к безопасности относятся к обслуживанию, а не рядом с ним. Клапаны подачи воды работают в условиях высокого давления и высокой температуры, и ошибки при изоляции или разборке могут быть беспощадными. Кодекс ASME по котелам и сосудам под давлением устанавливает правила для проектирования, изготовления, инспекции, тестирования и сертификации котлов и оборудования для давления, и эти правила имеют значение, поскольку клапаны управления податочной водой устанавливаются в системах, где удержание давления не является опциональным. В процессе закупок и инспекции инженеры также рассматривают ожидания класса отключения ANSI, интерфейсы ISO-привода, требования к проектам, ориентированным на API, а также на многих экспортных рынках DIN или EN в рамках более широкого соответствия пакетам. Опубликованные рыночные ссылки YNTO включают EN 12516-4, PED 2014/68/EU, ISO 5211, ISO 15848-1, API 6D и ASME B16.34 в различных промышленных контекстах, что показывает, как стандарты всё больше формируют выбор клапанов за пределами простого Cv .

Вопросы по размеру клапанов управления податочной водой котла

Когда клапан подачи воды невелик, контур заставляет его идти слишком близко до полного открытия, и любое изменение спроса становится трудно воспринятым. Когда клапан слишком велик, он слишком долгое время почти закрыт, и именно здесь начинают проявляться вибрации низкого потока, плохое разрешение и износ седла. Инженеры при вводе в эксплуатацию часто замечают это только по тенденции: клапан, который переключается между позициями или не может удержать устойчивое маленькое отверстие, часто становится проблемой с размером, прежде чем в аппаратной проблеме. Рекомендации WARE по выбору клапанов питательной воды по размеру котла, рабочему давлению и доступному давлению подачи являются надёжными, поскольку охватывают полную гидравлическую картину, а не только номинальный размер линии.

Выбор материалов также следует включать в размеры. Ассортимент клапанов подачи воды от Winstel демонстрирует корпуса из углеродистой и нержавеющей стали с коэффициентами до 1480 psi и 650°F, что напоминает о том, что давление, температура, материал и сигнал управления взаимодействуют в реальном режиме. Если проблема с проникновением кислорода, химическим составом конденсата или внешней коррозией, инженеры могут также оценить отделку 316L, улучшенную упаковку или внешние покрытия, такие как FBE или Halar, на соответствующих вспомогательных компонентах, хотя эти покрытия не заменяют правильное проектирование отделки для горячего обслуживания .

Распространённые решения проблем с клапанами

Восстановление механизмов обратной связи положения

Проблемы обратной связи по позиции часто решаются методической перекалибровкой, а не полной заменой. Начните с сравнения выхода контроллера, хода актуатора и фактического хода клапана. Проверьте ослабление связи, ноль и размах позиционера, работу конечного выключателя и целостность сигнала. Если трение высокое, сначала исправьте механическую причину; Умный позиционер не может вечно компенсировать стем, который пытается зацепиться. Общие ссылки на клапаны управления отмечают, что позиционеры существуют именно для того, чтобы клапан достигал нужного отверстия и преодолевал трение.

Решение проблем с падением давления

Если причина повреждения, вызванная падением давления, ремонт может потребовать замены обшивки, а не просто уплотнения. Инженерам следует сравнивать фактическую разницу рабочего давления с исходными предположениями по размеру, проверять тримминг на наличие повреждений кавитацией и оценить, остаётся ли стиль клапанов подходящим для текущей работы котла. В некоторых случаях замена изношенного тела на более подходящую автоматизированную упаковку — самый экономичный шаг. Заводы, желающие более широкого обновления автоматизации, могут ознакомиться с портфелем электрических клапанов YNTO, который объединяет электрические приводы, электрические шаровые клапаны и электрические заслонки-бабочки для интегрированного выбора корпуса.

Стратегии обработки позиций при провале

Позиция отказа — одна из тех тем, о которых инженеры спорят, потому что правильный ответ зависит от конкретного применения. В одной из установок аварийное закрытие может быть правильной стратегией снижения опасностей для предотвращения переполнения после потери сигнала. В другой ситуации, система «fail-open» или fail-in-place может лучше защитить трубы котла, в зависимости от логики подачи насоса, ограничений низкого уровня воды и общей философии аварийных ситуаций. Референсы клапанов управления описывают поведение при неисправном открытии и неисправном закрытии как часть спецификации безопасности установки, и поведение привода с возвратом пружины является ключевым фактором в этом решении. Ошибка в том, чтобы скопировать действие отказа из другого котла без текущей проверки опасности.

Заключение

Клапан управления податочной водой котла не обязательно должен быть заметно сломан, чтобы нанести вред установке. Если он ищет на низких отверстиях, медленно реагирует на колебание нагрузки, показывает нарастающий крутящий момент или протекает после многократных циклов, он уже говорит вам, что системе нужно задействовать. Jordan и WARE подчёркивают один и тот же урок с разных точек зрения: управление уровнем барабанов требует отзывчивого клапана, точного движения и геометрии правого клапана для изменения нагрузки. Когда эти условия восстанавливаются, эффективность, стабильность и уверенность оператора улучшаются вместе .

Практическое решение редко бывает загадочным. Проверьте размер. Проверьте отделку. Перекалибруйте или замените оборудование с обратной связью положения. Проверьте совместимость материалов. Проверьте позицию отказа с учётом реальных опасностей для растений, а не с предположениями. А когда пакет выйдет за рамки патча, переходите к правильно оборудованному автоматизированному клапанному узлу с необходимой сервисной обратной связью и поддержкой аксессуаров. Опубликованный ассортимент клапанов и аксессуаров YNTO показывает, что покупатели могут закупать управляющие клапаны, электрические приводы, позиционеры, конечные выключатели и более широкие автоматизированные комплекты клапанов у одного поставщика, что полезно, когда стандартизация важна не меньше, чем сам клапан.
