Клапан поддержки отрицательного давления вакуумной линии для травления

Пластина готова, газовая последовательность началась, а след давления всё ещё отказывается осядать. За инструментом травления привод вносит ещё одну небольшую коррекцию. Камера ненадолго достигает цели, уходит прочь и задерживает следующий этап процесса. Нет серьёзных поломок оборудования, просто несколько потерянных секунд, которые повторяются на протяжении всей смены.

Во время ввода в эксплуатацию инженеры часто замечают этот паттерн наряду с увеличением сопротивления клапанов или более длительной откачкой после обслуживания. Клапан с отрицательным давлением в вакуумной линии может помочь, когда основная проблема является регулированием давления. Полезный вопрос — какое давление он должен поддерживать, где ему место и соответствует ли его реакция процессу.

Максимизируйте мощность вашей травильной машины с помощью клапана с отрицательным давлением в вакуумной линии

Обзор машин для травления и оборудования для производства полупроводников

Ключевые процессы в производстве полупроводников

Сухое травление удаляет выбранный материал с пластины с помощью контролируемой газовой химии и, во многих процессах, плазмы. Давление влияет на среду, в которой происходят эти реакции. Нестабильные условия могут изменить повторяемость процесса, поэтому оборудование для производства полупроводников должно совместно контролировать подачу и эвакуацию газа.

Химическое паровое осаждение создаёт пленки, а не удаляет их, но многие процессы CVD также зависят от контролируемого давления. Общая инженерная задача заключается в поддержании предполагаемой среды процесса, пока газы входят, реагируют и уходят. Требуемое базовое давление и рабочее давление отличаются в разных спецификациях; Самый глубокий достижимый вакуум не является автоматически правильным условием рецепта.

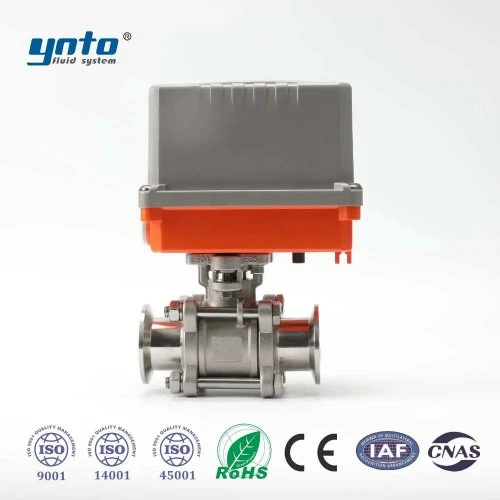

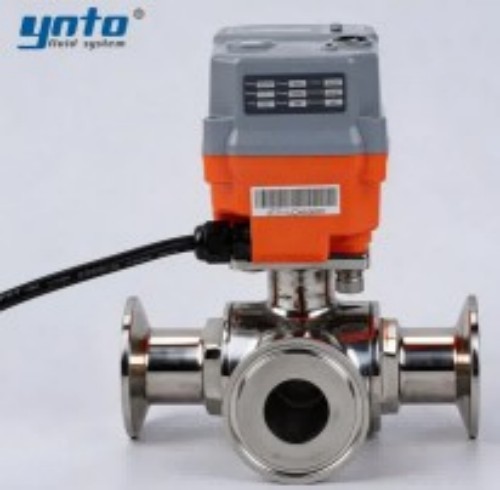

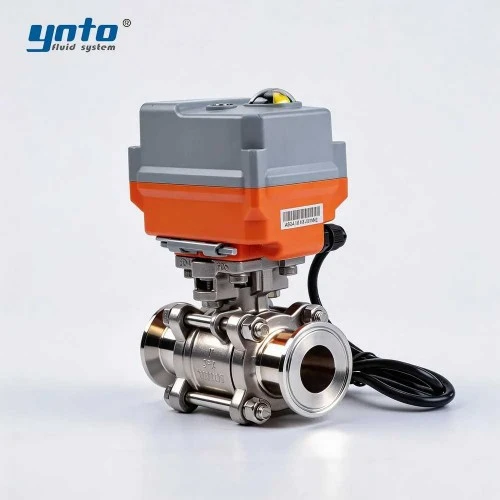

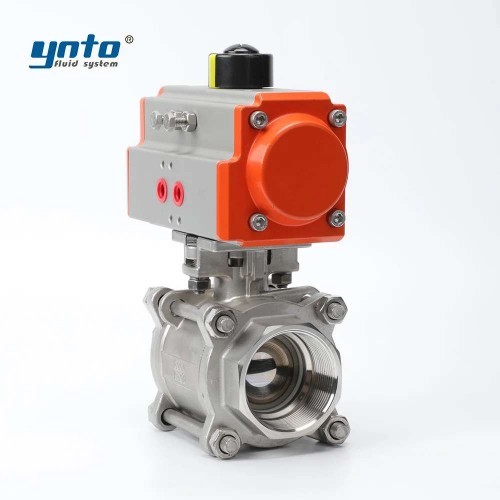

Камера, манометр, дросельный клапан, соединительная труба и насос образуют взаимодействующую систему. Изоляционные клапаны выполняют отдельную задачу: они отсоединяют определённые секции для работы последовательностей или обслуживания. YNTO пневматический вакуумный шариковый клапан из нержавеющей стали обеспечивает быстрые соединения и пневматическое привод для вакуумных применений. Покупателям следует запросить точные условия теста на протечку, спецификацию чистоты и детали материалов перед выбором оборудования для конкретной установки полупроводника.

Различать протечку через закрытое сиденье от утечки через корпус или границу вышки. Первая может нарушать изоляцию между секциями; Второй способен пропускать воздух в комнате в эвакуированную систему. Спросите, какой путь описывает указанная скорость утечки, при каком размене давления и сколько рабочих циклов до или после. Одно впечатляющее число без этих условий трудно сравнить с предложением другого поставщика.

Роль вакуумной линии и поддержания давления

Поддержание отрицательного давления

"Отрицательное давление" означает давление ниже эталонной атмосферы, обычно локальной атмосферы. Абсолютное давление остаётся положительным. Таким образом, всасывающий коллектор установки, управляемый относительно атмосферы, представляет другую задачу измерения по сравнению с камерой травления низкого давления, управляемой в паскалях или абсолюте миллиторра.

Фраза "клапан с отрицательным давлением" описывает функцию, а не универсальную конструкцию клапанов. Система управления давлением может сочетать датчик, контроллер и модулирующий клапан. Вакуумный автомат пропускает газ для ограничения чрезмерного вакуума; Изоляционный клапан закрывает путь потока. Ни одна из них не обеспечивает автоматически непрерывное регулирование давления в камере.

В обычной системе ретроулирования на последующих этапах клапан управления изменяет проводимость между камерой и насосной системой. При остальном без изменений подачи газа, открытие прохода обычно увеличивает эффективную скорость откачки и снижает давление в камере. Ограничение увеличивает давление. Контроллер использует измеренное давление для определения необходимого движения.

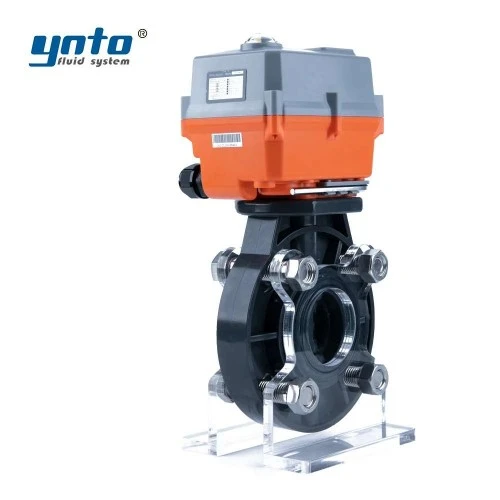

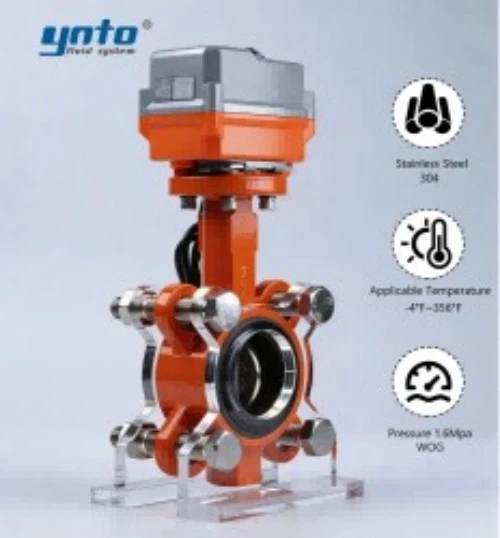

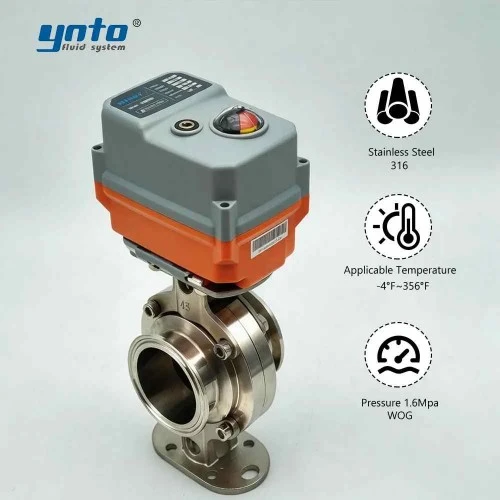

Для подходящих промышленных всасывающих или вспомогательных газовых линий YNTO электрический вакуумный бабочочный клапан обеспечивает регулирование или выключение газового потока. Её опубликованное применение включает промышленное вакуумное и низконапорное обслуживание. Прямое использование камеры требует дополнительных доказательств фактического вакуумного диапазона, генерации частиц, утечки и химии процесса; Общее обозначение вакуума не может доказать эту пригодность в одиночку.

Преимущества эффективного контроля давления

Стабильное давление может сократить время ожидания между изменением потока газа и следующим квалификационным этапом процесса. Это также помогает сделать поведение повторяемым от пластины к пластине. Преимущество производства достигается сокращения ненужного времени осаждения и предотвращения перебоев, связанных с давлением, при сохранении необходимого результата травления.

Оценивайте это преимущество внимательно. Сравните осадку давления, отменённые циклы, пригодную выходную мощность пластин и время обслуживания по аналогичным рецептам. Более быстрый клапан, создающий избыток или нарушающий равномерность процесса, может снизить эффективность производственного процесса, несмотря на улучшение спецификации времени отклика.

Определите время осаждения как вход в согласованный диапазон давления, который затем поддерживается в течение необходимого времени. Просто пересечь установленную точку недостаточно. Трасса, проходящая через цель, может казаться быстрой, задерживая каждый следующий шаг. Используйте ту же газовую последовательность, состояние камеры и приемную зону при сравнении исходного клапана с предлагаемой заменой.

Интеграция систем автоматизации клапанов

Усиление контроля над производственным потоком

Системы автоматизации клапанов работают лучше всего, когда цель управления явна. Регуляторы массового потока обычно обеспечивают подачу входящего технологического газа, а контур давления регулирует отгрузку. Независимые петли всё равно взаимодействуют с камерой, поэтому изменение одной настройки может изменить кажущееся поведение другой.

При низких отверстиях небольшое движение может привести к непропорционально большому изменению проводимости. Таким образом, слишком крупный клапан может быть трудно регулировать в нижней части хода. Выбор полезного диапазона проводимости более информативен, чем сопоставление диаметра клапана с трубой и предположение, что проблема управления решена.

Записывать эталонные условия для газовых единиц. Стандартный объемный поток и фактический объём, движущийся по вакуумной линии, — это разные величины. Путаница может исказить начальный размер клапанов и сделать так, что в остальном разумные предложения поставщиков кажутся несовместимыми друг с другом.

Контроллер также должен знать, что считается неисправностью. Команда, которая меняется, пока измеряемое положение остаётся неподвижной, указывает на другое исследование, чем клапан, который движется нормально во время дрейфа давления. Запись команды, положения, потока газа и давления на единой временной шкале значительно облегчает различия.

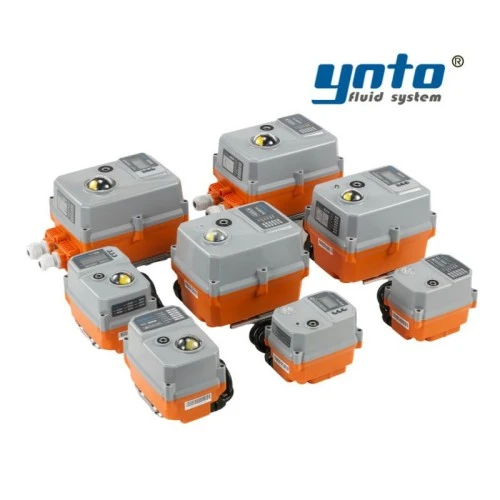

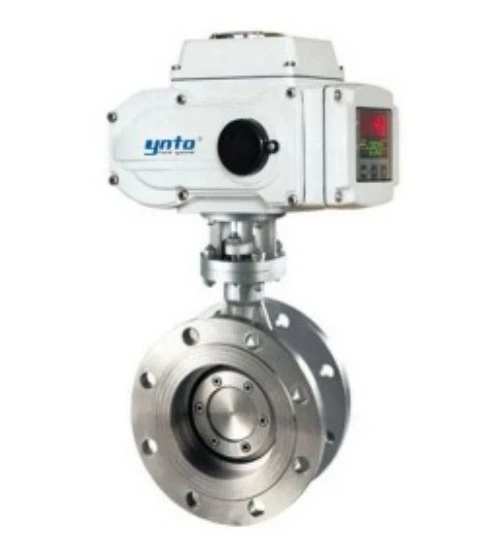

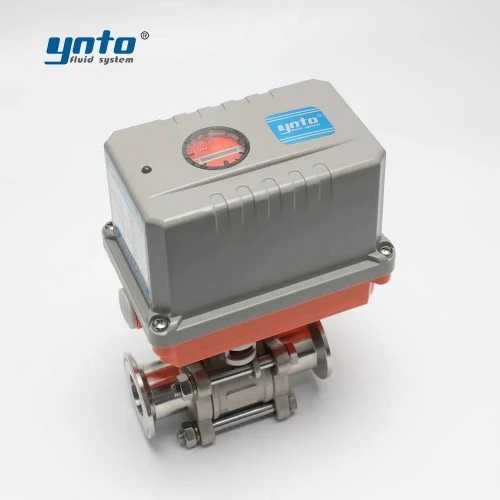

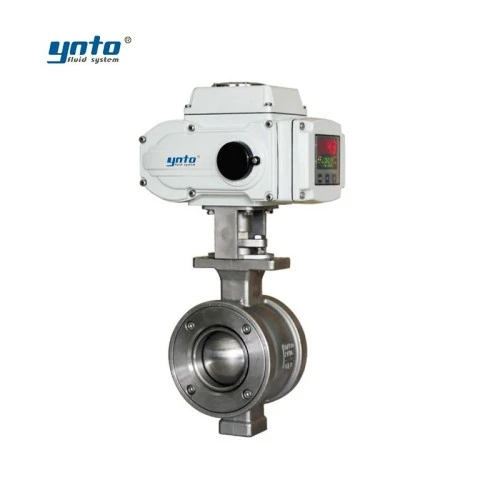

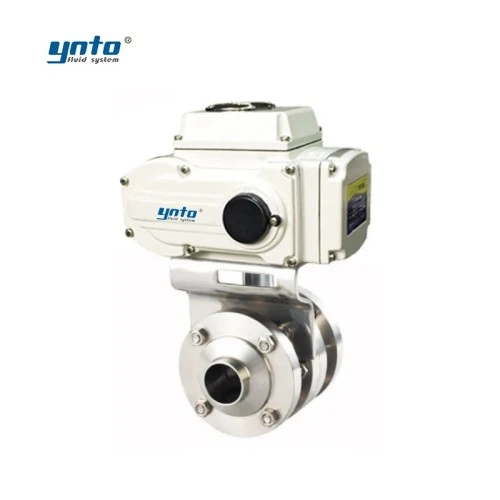

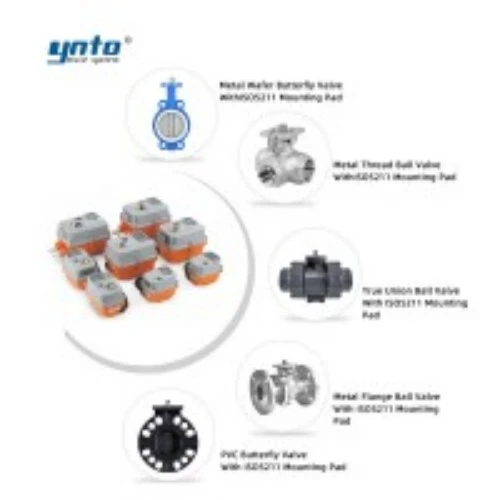

Для совместимых вспомогательных модулирующих клапанов YNTO электрический актуатор с модуляционным управлением включает версии, принимающие аналоговые команды и обеспечивающие обратную связь положения. Сопоставьте разрешение выбранной модели, время работы, крутящий момент и рабочий цикл с применением. Точность положения привода не означает напрямую точность давления в камере.

Сравнение ручных и автоматизированных клапанов

Ручные клапаны остаются полезными для одобренной сервисной изоляции и редких регулировок. Их простота может быть ценна для поддержки коммунальных услуг. Они становятся менее подходящими, когда последовательные этапы процесса требуют повторяемых коррекций давления или когда несколько подключённых пользователей меняют спрос на общий заголовок.

Автоматизация добавляет контролируемое движение, обратную связь и скоординированное последовательность. Он также вводит требования к питанию, приборному воздуху, проводке и конфигурации. Выберите поведение отказа через проверку безопасности оборудования: закрытие всех клапанов не обязательно безопасно, если оно прерывает необходимые функции выхлопа, продувки или отключения.

Внедрение датчиков дифференциального давления

Мониторинг производительности и эффективности

Датчики дифференциального давления измеряют разницу между двумя точками давления. Они могут помочь контролировать утверждённый сифон, фильтр или участок выхлопа на объекте, при условии понимания ожидаемых условий расхода и давления. Рост разницы давления при сопоставимой пропускной способности может указывать на увеличение ограничения; он не доказывает независимо местоположение или причину.

Для управления камерой низкого давления оптимальным подходом обычно является манометр абсолютной ёмкости с соответствующим диапазоном. Датчик широкого диапазона, связанный с атмосферой, может недостаточно устранить небольшие изменения абсолютного давления в камере. Таким образом, первичный управляющий калибр и вспомогательные дифференциальные измерения должны иметь чётко определённые, взаимодополняющие задачи.

Выбор правильных датчиков для вашей системы

Начните с фактического рабочего диапазона, требуемого разрешения, допустимого дрейфа и времени отклика. Газонезависимое измерение ёмкости может быть полезно там, где меняются процессные смеси. Увлажнённые материалы, температура датчика и устойчивость к загрязнению одинаково важны, когда коррозийные или конденсируемые побочные продукты попадают в измерительный порт.

Длинное или ограниченное сенсорное соединение может задержать сигнал давления. Депозиты могут постепенно усугублять задержку, заставляя контроллер реагировать на устаревшую информацию. Обсудите расположение портов и любые одобренные соглашения по отоплению или защите с поставщиком оборудования. Проверьте единицы давления и ссылки на контроллере, дисплее и историке данных перед настройкой контура.

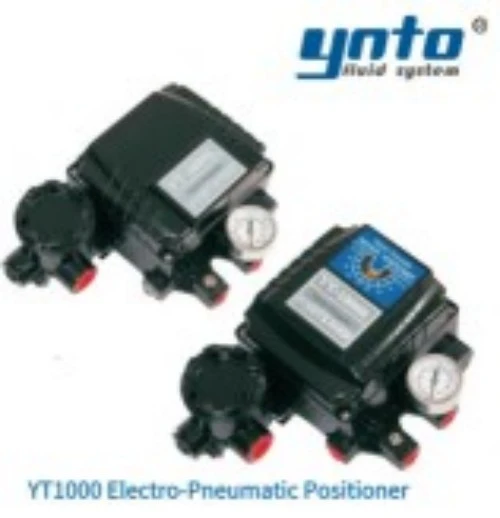

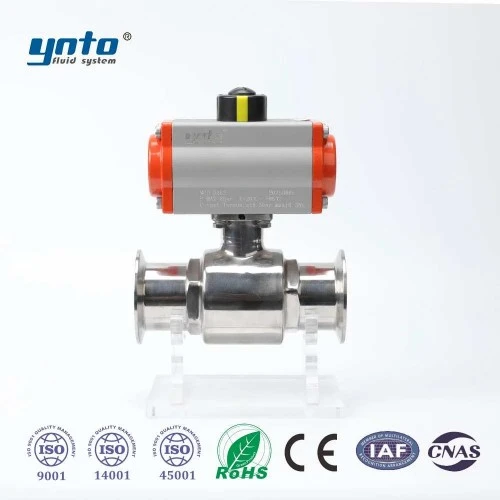

Управление положением предоставляет ещё один полезный слой. На совместимом пневматическом регулирующем узле электропневматический позиционер YNTO YT1000 приводит в действие вращающиеся приводы от сигнала контроллера с мощностью 4–20 мА. Механическая обратная связь помогает актуатору достигать нужного положения. Датчик давления всё ещё измеряет процесс; Позиционер управляет ходом клапанов. Проверьте реакцию всей сборки перед назначением задачи по точному вакуумному контролю.

Проблемы управления вакуумными системами

Распространённые проблемы и решения

Отложения часто проявляются при изменении поведения до того, как клапан перестанет двигаться. Побочные продукты реакции накапливаются вдоль пути выхлопа, снижают проводимость и увеличивают сопротивление движущихся частей. Контроллер требует большего хода, давление дольше стабилизируется, а задержки циклов постепенно становятся рутинными. Очистка одобренных компонентов и коррекция условий осадки решают причину; Только увеличение силы привода может скрыть это.

Утечки создают другую проблему. Насос может компенсировать достаточно, чтобы удерживать отражаемое давление, пока нежелательный воздух всё ещё поступает в камеру. Поэтому стабильность давления не доказывает чистоту процесса. Проверьте уплотнения, нарушенные во время обслуживания, задержанные объёмы и выделение газов, используя диагностическую процедуру производителя инструмента и соответствующее оборудование для тестирования на утечки.

Выбор материала должен отражать как чистые газы, так и возможные конденсаты. 316L подходит для многих вакуумных компонентов, но необходимо проверить устойчивость к определённой химии травления. PTFE обладает полезной химической устойчивостью в подходящих сиденьях или обшивках, тогда как FKM-соединения требуют проверки температуры, совместимости с газами, проникновения и выделения газов. Повторяющиеся изменения температуры могут снизить устойчивость неподходящего уплотнения, что позволяет проникнуть воздух, увеличивая нагрузку газа и нарушая консистентность процесса.

Записи о введении в эксплуатацию должны включать состояние после очистки, а также поведение вблизи точки планируемого обслуживания. Клапан может хорошо регулироваться, когда чистый, но теряет полезный ход по мере накопления отложений. Это сравнение помогает определить, требуется ли процессу другой диапазон проводимости, более подходящее термоуправление или более ранний интервал обслуживания.

Как максимизировать эффективность

Рассмотреть компоненты вакуумной системы как установленный сборник. Чрезмерная длина трубы, ограничивающие фитинги, загрязнённые сифоны и несовпадающие клапаны могут ограничивать эффективную работу насоса даже при исправном состоянии насоса. Контроль расхода и регулирование давления должны оцениваться по всему реального диапазона рецептов, включая переходы и восстановление после обслуживания.

Стандарты помогают преобразовать котировку в измеримые требования. ANSI/ASME B16.34 охватывает применимые промышленные рейтинги, материалы и испытания металлических клапанов; API 598 охватывает инспекцию и тестирование клапанов. DIN EN 558 касается размеров клапанов с фланцем. ISO 27895 предоставляет методы теста на утечку вакуумных клапанов. Соблюдение промышленных испытаний под давлением не гарантирует чистоту полупроводников или производительность вакуумных утечек. Укажите соответствующий стандарт, газ-трассер, разницу давления, температуру, предел утечки и условия приема.

Механическая безопасность также требует учитывать оба направления давления. Способность к положительному давлению не создаёт автоматического сопротивления внешнему давлению в вакууме. Материалы сжатого продувки, горячие передние линии, коррозионные отложения и возможное задержанное давление требуют специфических мер предосторожности, специфичных для оборудования. Перед обслуживанием следуйте утверждённым процедурам изоляции, очистки, дезактивации и блокировки, а также сохраняйте необходимые функции выхлопа и подавления.

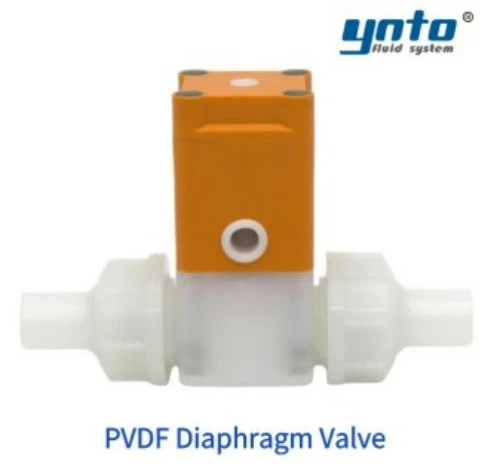

Отдельные химические утилиты требуют собственного решения. Диафрагмальный клапан YNTO PVDF диафрагмальный клапан актуален для совместимых ответвлений химического переноса и очистки воды вокруг полупроводникового оборудования.  Её диафрагма отделяет жидкость от рабочего механизма. Подтвердить концентрацию химических веществ, снижение температуры и совместимость диафрагмы; Это вспомогательное применение не следует путать с функцией газо-троттлинга камеры.

Наконец, проверьте улучшение по тем же критериям принятия процесса, что и в производстве. Короткое время осадки полезно только при приемлемом качестве пластин. Записывайте исходную линию, вносите контролируемые изменения и сравнивайте результаты после достаточной репрезентативной работы. Это обеспечивает обоснованную основу для покупки дополнительных клапанов или изменения интервала обслуживания.

Заключение

Клапан с отрицательным давлением вакуумной линии повышает мощность травильной машины, когда его регулирующая функция, система измерения и диапазон работы соответствуют реальному процессу. Надёжная работа зависит от проводимости, чистых и совместимых уплотнительных поверхностей, правильной системы приёма и обратной связи давления, которая точно отражает контролируемый объём.

> Для полезной цитаты YNTO приведите функцию линии, абсолютное рабочее давление, максимальное разницу давления, химию газа, температуру, размер соединения, требуемый предел утечки, управляющий сигнал и частоту цикла. Попросите точную спецификацию модели и предложение по тесту на прием. Эти детали помогают определить подходящую вакуумную изоляцию, вспомогательное регулирование, привод или пакет химических услуг и определить, какая дополнительная квалификация требуется для травления.
