Выбор подходящих клапанов для предотвращения протечек в дата-центре, чтобы избежать коротких замыканий в вашем объекте

В зале с холодной водой первые признаки проблем редко бывают драматичными. Чаще всего инженер на ночном кругу замечает тонкую отражающую линию под блоком CRAC, несколько капель, собирающихся рядом с клапанным соединением, или приподнятую плитку пола, которая кажется слегка влажной по краям. Охлаждающая вода, конденсат и вторичная жидкость из контура тихо проходят по зданию, и именно поэтому небольшие отказы так опасны: они остаются невидимыми, пока не достигнут электрооборудования, кабельных лотков или помещений ИБП. Окружающая среда и TTK указывают на одну и ту же схему в реальных объектах — установки CRAC, трубопроводы охлаждённой воды, дренажи конденсата, приподнятые полы, соседние помещения и клапанные сборки являются распространёнными путями протечек в критически важных условиях .

Для инженеров, работающих на объекте, тревожные симптомы обычно знакомы. Клапан, который закрывается немного медленнее через несколько циклов. Небольшое колебание давления при смене состояния насоса. Конденсатная труба, которая выглядит безобидной, пока не переполняется и не начнёт уходить под воду. К этой цепи стоит относиться серьёзно: засоренный слив или ослабленный фитинг → скрытая вода под приподнятым полом → контакт с ИБП или электрораспределением → короткое замыкание, отключение и, в худшем случае, пожар. INFICON добавляет ещё одну цепочку, столь же актуальную для современного жидкостного охлаждения: термическое циклирование или колебания давления → рост микроутечек на уплотнениях и фитингах → уход охлаждающей жидкости в чувствительное оборудование → термической нестабильности или повреждения от короткого замыкания.

Последствия повреждений водой в дата-центрах

Как повреждения от воды приводят к коротким замыканиям

Повреждение водой внутри дата-центра — это не просто вопрос уборки. Когда жидкость достигает зон с питанием, даже хорошие электрические изоляционные материалы перестают быть основной защитой; Режим отказа превращается в проводящее соединение, загрязнение и ползущую влагу вокруг клемм, плат и распределительных компонентов. Ambient отмечает, что неконтролируемые утечки могут повредить серверы и сетевое оборудование, в то время как TTK специально предупреждает, что проникновение воды в помещения ИБП, инверторные помещения или батарейные отделения может привести к коротким замыканиям и разрушительным пожарам. На практике это означает, что клапан защиты от протечек — это не просто строительный элемент. Это часть контроля электрических рисков.

Во многих полевых операциях утечка начинается не с стойки. Он начинается выше по течению, в механической сети. Ambient выявляет соединения труб, клапанные сборки, уплотнения насосов, теплообменники, конденсатные поддоны и слиочные линии как повторяющиеся слабые места. Типичная цепочка отказа выглядит так: тепловое напряжение в трубах → небольшое расслабление в уплотнении или механическом соединении → капельное образование вокруг корпуса клапана или фланца → миграции воды под полом → задержка обнаружения, поскольку источник скрыт. К моменту срабатывания тревоги проблема уже не в утечке клапана. Это инфраструктурное событие.

Затраты на игнорирование предотвращения протечек

Расходы на игнорирование профилактики протечек обычно распределяются на несколько бюджетов, поэтому многие учреждения недооценивают их. Ambient перечисляет повреждения оборудования, короткие замыкания в распределении электроэнергии, прерывания бизнеса, стоимость ремонта и сбои в обслуживании. TTK идёт ещё дальше и отмечает, что помимо отказа и сбоя оборудования, худший сценарий — это потеря клиентов и ущерб репутации. Другими словами, то, что начинается как небольшое просачивание в седле клапана или трещина в фитинге, может стать как операционной, так и коммерческой проблемой.

Ключевые особенности эффективных клапанов для предотвращения протечек

Долговечность и материальные особенности

Контур охлаждения дата-центра обычно не требует такой же металлургии, как нефтеперерабатывающий завод, но покупатели всё равно совершают серьёзные ошибки, относя все системы водоснабжения к равным. Для охлаждённой воды и обработанных ветвей охлаждающей жидкости 316 остаётся надёжным выбором там, где важны коррозионная устойчивость и чистые влажные поверхности. На крупных линиях электропередач эластомер и выбор сиденья часто определяют долгосрочную эффективность: EPDM хорошо работает во многих сервисах с водой и водным гликолем, а PTFE полезен, когда при низком трении и химической стабильности имеют значение на сиденье или вкладыше. Ассортимент продукции YNTO отражает эту реальность, предлагая 316 санитарных бабочек-заструбок из нержавеющей сталки, запечатанные EPDM, запечатанные PTFE-заслонки и коррозионно-устойчивые диафрагмы, а решения Parker для охлаждающих шлангов для дата-центров, отмеченные Valin, также делают упор на EPDM для чистоты жидкости и термической устойчивости. Для покупателей, желающих перекрыть крупные магистрали с охлажденной водой, правильно подобранная электрическая заслонка часто подходит для удобства; там, где материалы по ответствующей химии, чистоте или более высокой чистоте диафрагмовый клапан могут быть более безопасным выбором.

Выбор материала также влияет на поведение неудач со временем. Инженеры часто замечают, что клапан выглядит нормально во время установки, а затем начинает смачивать внешнюю поверхность после многократных термических циклов. Это не случайность. Цепочка причин проста: повторяющиеся изменения температуры → усталость эластомера или небольшое расслабление седла → периодические утечки при низком перепаде давления → коррозионные пятна, загрязнение привода и, в конечном итоге, ненадёжное закрытие. Если клапан установлен в влажном помещение для растения или подпольном комплексе, защита от проникновения тоже имеет значение. YNTO выделяет гидронепроницаемую технологию IP67 и широковольтную конструкцию электрических клапанов для суровых рабочих условий, что полезно на объектах, где конденсат, риск смыва или нестабильное вспомогательное питание могут навредить работе обычных приводов.

Автоматические и ручные механизмы активации

Ручной клапан всё ещё ценен для блокировки, изоляции во время обслуживания и локальной резервации. Но в беспилотной серверной среде это не должно быть основным ответом на утечку. Полевые указания Ambient ясны: как только утечка обнаружена, автоматическая логика может срабатывать тревоги, эскалировать события и активировать механизм изоляции, например, электромагнитный клапан для остановки потока воды. Вот тут решение о покупке становится стратегическим. Компактный электрический шаровой клапан хорошо подходит для быстрого закрывания ветвей, особенно если конструкция требует определённой позиции отказа. В списке YNTO есть электрические шариковые клапаны с опциональной опцией сброса питания, а также регулирующие варианты, готовые к RS485, которые хорошо вписываются в автоматическую логику блокировки. Сочетание с электрическим приводом имеет смысл, когда объекты требуют чёткого управления включением-выключением или модулированием и обратной связью.

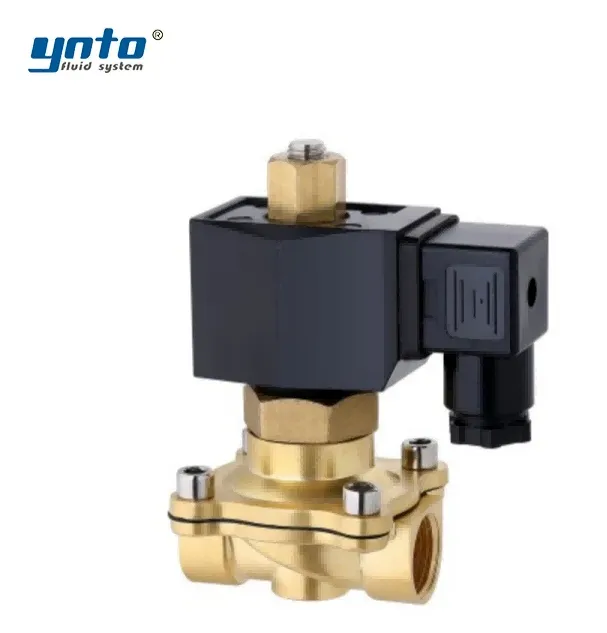

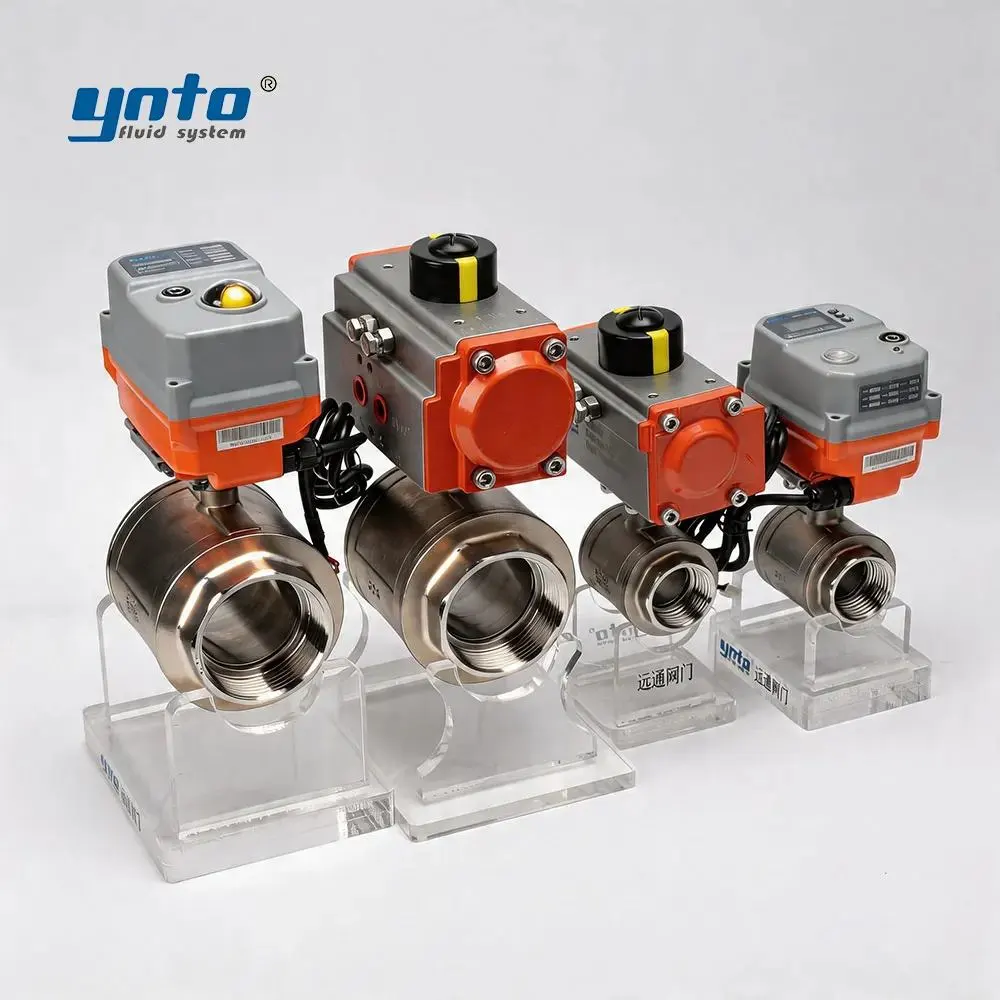

Ручная реакция тоже сильно теряет со временем. Ambient сообщает, что хорошо спроектированные системы обнаружения могут выявлять утечки за считанные секунды, а решения для дата-центров Valin делают упор на моторизованное управление, надёжные универсальные соленоидные клапаны и мониторинг положения клапанов в реальном времени для критически важных систем охлаждения и безопасности. В дата-зале важны секунды. Если участок зависит от техника, который доберётся до помещения для установки, определит правильную линию и вручную закроет клапан, вода уже выиграла слишком много времени. Именно поэтому автоматические блоки отключения, построенные вокруг соленоидного клапана или моторизованного изоляционного клапана, всё чаще предпочитаются чисто ручным.

Использование технологий обнаружения утечек

Типы систем обнаружения утечек

Самая эффективная стратегия с клапанами начинается с понимания происходящего в трубопроводной сети до того, как операторы увидят воду на полу. Ambient описывает три практических уровня технологий обнаружения утечек: сенсорные кабели для непрерывного линейного покрытия, точечные датчики под активами высокого риска, такими как CRAC-установки и насосы, а также беспроводные или IoT-устройства для зон модернизации, где проводка затруднена. Решения Valin на базе TTK добавляют ещё одну полезную деталь для покупателей: современные адресные системы могут не только обнаружить утечку, но и определить её на динамической карте, в некоторых случаях вплоть до ближайшего счётчика. Такой уровень точности важен, когда на объекте есть несколько ветвей с холодной водой и несколько точек отключения.

Инженеры обычно получают лучшие результаты, когда устанавливают обнаружение там, где действительно начинаются протечки, а не там, где вода наконец становится видимой. Это касается дренажных лотков CRAC, конденсатных насосов, кластеров клапанов, проникновей в трубы, подпольных маршрутов и жидкостных охлаждающих коллекторов, расположенных рядом с стойками. Один из распространённых полевых уроков легко упустить: кабельные системы лучше подходят для скрытых путей движения, а датчики точек лучше расположены непосредственно под известными инициаторами утечек. Если покупатель просит только одну технологию по всему зданию, проект, скорее всего, уже слишком прост.

Интеграция с операциями дата-центров

Одного обнаружения протечек недостаточно. Ambient неоднократно подчёркивает, что большая операционная выгода достигает, когда обнаружение связано с автоматизацией зданий, управлением HVAC и платформами управления инфраструктурой дата-центров. После того как данные с датчиков поступают в BAS или DCIM, команды могут визуализировать место утечки, сопоставить его с температурой и состоянием оборудования, регистрировать событие и запускать автоматическую логику реакции. Именно здесь системы экологического мониторинга перестают быть пассивными панелями управления и становятся инструментами принятия решений. Если ветвь охлаждения требует убавления газа, а не жёсткой остановки, в этот же контур можно интегрировать модулирующий электрический управляющий клапан.

Тем временем современные дата-центры переходят к более плотным архитектурам жидкостного охлаждения, что ещё больше повышает ценность интегрированного управления. INFICON отмечает, что технологии с жидкостным охлаждением расширяются, и даже небольшие утечки в холодных пластинах, фитингах или уплотнениях могут привести к коротким замыканиям или температурной нестабильности. Практический вывод прост: обнаружение утечек должно не только тревожить; Он должен управлять слоем клапана. Панель обнаружения → привода → проверенное закрытие → подтверждение DCIM — это архитектура, которую все чаще хотят менеджеры объектов, поскольку она поддерживает как безработность, так и аудитируемость.

Стратегии снижения рисков для управления центрами обработки данных

Оценка существующей инфраструктуры на предмет слабых мест

Самый быстрый способ улучшить профилактику повреждений от воды — проводить аудит объекта как аналитик отказов, а не сантехник. Начните там, где уже сообщают источники о протечках: установки CRAC, магистрали охлаждённой воды, дренажные каналы, охлаждающие спирали, клапаны, уплотнения насосов, приподнятые полы, соседние помещения и коммунальные помещения, такие как ИБП или зоны генераторов. TTK даже отмечает дефектные клапаны и засоренные трубы вокруг генератора и системы охлаждённой воды как конкретные причины протечек. Во многих аудитах слабым местом является не главный разъёмный клапан; Считается, что работает забытая ветвь, недостаточно протестированный дренаж или устройство без возврата, потому что никто ещё не видел, чтобы оно выходило из строя. Вот почему правильно выбранный обратный клапан всё ещё важен в трубопроводах дата-центров: он может остановить обратный поток, уменьшить непреднамеренную миграцию и поддерживать более безопасную логику изоляции в сложных условиях.

Именно здесь начинают иметь значение стандарты и дисциплина закупок. Выбор клапанов для критически важных объектов не должен сводиться к «одинаковому размеру, более низкой цене». Покупатели обычно хотят доверять практике ANSI или ASME по измерению давления, культуре тестирования, связанной с API, интерфейсам ISO-актуаторов и — особенно для европейских проектов — ожиданиям по размерности DIN или EN наряду с механическим графиком. Публичные рекомендации YNTO по соблюдению требований охватывают стандарты ISO 5211, ISO 15848-1, ASME B16.34, API 6D, ASME B31.3 и стандарты EN в различных секторах, что полезно, поскольку охлаждение в дата-центрах всё чаще закупается с учётом ожиданий технологической отрасли, а не базовых предположений строительной сантехники.

Роль комплексного плана технического обслуживания

Клапан защиты от протечек эффективен ровно настолько, насколько хорош его рутина обслуживания. Ambient рекомендует проводить тесты для проверки реакции датчиков, видимости сигнализаций, связи между BAS/DCIM и автоматизированными действиями, такими как закрытие соленоидного клапана при необходимости. Та же философия должна распространяться и на оборудование отключения: цикловое тестирование, проверку на протечку седель, проверку обратной связи привода и проверку уплотнений и кабельных вводов. Одна из самых распространённых ошибок при введении в эксплуатацию — это проверка только датчика, а не всей цепи от обнаружения мокрой жидкости до подтверждения закрытия клапанов.

Предупреждение INFICON на производственной стороне столь же актуально и для операционной стороны: колебания давления, вибрации и термические циклы со временем могут превратить мелкие дефекты в серьёзные точки отказа. Поэтому план обслуживания не должен ждать видимых протечек. Отслеживание времени ходов, периодические тесты частичного цикла, мониторинг тока привода и инспекция после сезонных изменений температуры — всё это стоит того. Если система имеет несколько ветвей, поддержание критических клапанов, настроенных и контролируемых через DCIM или локальную логику ПЛК, часто обеспечивает лучшую эффективность процесса, чем полагаться на случайное вмешательство в поле после сигнализации. 、

Значение систем пожаротушения

Как работают пожарные системы в сочетании с предотвращением протечек

Системы пожаротушения и клапаны предотвращения протечек следует понимать как взаимодополняющие, а не взаимозаменяемые. TTK отмечает, что проникновение воды в ИБП, инверторы и аккумуляторные зоны может привести к коротким замыканиям и пожару, а Valin показывает, что современные архитектуры безопасности дата-центров уже используют контролируемые клапаны для охлаждения, питания и противопожарной защиты. На практике система тушения пожара занимается воспламенением после его возникновения; Клапан предотвращения протечек предназначен для того, чтобы изначально не питать инициирующее событие. Если логика защиты вверх по течению сработает раньше, пожарную систему могут никогда не попросить вмешаться.

Это особенно важно, потому что сами пожарные сети могут становиться источниками утечек. TTK конкретно указывает сброс разбрызгивателя или утечку насоса/резервуара как путь к критически критически важной сбое ИТ. Поэтому инженерный подход должен быть многослойным: отслеживать состояние огнетушения клапанов, автоматически изолировать линии охлаждения при обнаружении протечек и проверять, не может ли какая-либо водная защитная сеть тихо попасть в технические помещения без сигнального следа. Это не дублирование. Это правильная сегрегация по риску.

Предотвращение пожарной опасности, вызванной короткими замыканиями

Многие закупочные команды рассматривают защиту от короткого замыкания только с точки зрения электрических автоматов и изоляции. Такое мышление неполное. В дата-центре изоляция жидкостей является частью профилактики пожаров. Если проводящая жидкость достигает зажигаемых концов, устройства для срабатывания могут защитить оборудование на следующей линии, но не устраняют риск воспламенения или отключения. Каркас инцидентов в TTK прямолинейный: протечки в технических зонах могут привести к короткому замыканию и пожару. Портфель безопасности дата-центров Valin подтверждает ту же логику, объединяя запорные клапаны, компоненты, ориентированные на NFPA, и мониторинг положения клапанов в одной архитектуре.

Для покупателей практический урок таков: лучшая система тушения пожара не заменяет правильный изоляционный клапан. Это защитная сторона за этим. Чем лучше закрывается клапан, тем быстрее обнаруживается утечка, и чем прозрачнее становится мониторинг целостности системы, тем ниже вероятность того, что водное событие превратится в электрическую аварию. Именно поэтому команды объектов всё чаще оценивают клапанные пакеты как часть своих более широких стратегий снижения рисков, а не как отдельные механические элементы.

Заключение

Практические инсайты для улучшения предотвращения протечек

Если бы я рассматривал пакет охлаждения для дата-центра для покупки сегодня, я бы сначала выделил четыре пункта: выбирать материалы для самой жидкости и окружающей среды, а не описание строк; автоматизировать отключение там, где важно время отклика; интегрировать обнаружение утечек с помощью BAS или DCIM, чтобы операторы получали местоположение и действие, а не просто сигнализацию; и требовать документацию, соответствующую стандартам, от поставщика клапанов. YNTO стоит рассмотреть в этом контексте, поскольку её портфель уже включает электрический шаровой клапан, электрический заслонка, электрический привод, электрический управляющий клапан, диафрагмический клапан, обратный клапан и электромагнитный клапан а также продемонстрировал опыт в производстве полупроводников, передовом производстве и глобальных рамках соответствия, таких как ISO 5211, ASME B16.34, API 6D и требования на основе EN.

Перспективы в сфере решений по предотвращению протечек

Следующий шаг уже виден. Защита от протечек переходит от систем только сигнализации к предиктивным. В исследовании 2025 года по охлаждению дата-центров с помощью искусственного интеллекта предложен метод на основе IoT, который прогнозирует утечки за два-четыре часа вперёд и фиксирует внезапные события в течение минуты, пусть и на основе синтетических данных. Это направление логично. В ближайшие несколько лет наиболее эффективные объекты будут связывать сенсорные кабели, тенденцию давления, отклонение потока, состояние привода и аналитику DCIM в замкнутый цикл. Клапаны предотвращения утечек по-прежнему останутся физическими устройствами, но всё больше будут вести себя как умные узлы безопасности внутри гораздо более широкой стратегии управления.
