Управление потоком в дата-центрах: повышение надёжности и производительности

Дата-центры требуют точного охлаждения для бесперебойной работы серверов. Инженеры часто замечают, что даже незначительные нарушения потока в контурах охлаждённой воды могут вызвать скачки температуры или потери энергии. Например, охлаждённая петля с неисправным клапаном может проявлять колебания давления или небольшую протечку, проявляющуюся в виде низкочастотных вибраций в трубопроводах. Эти проблемы не являются гипотетическими — они происходят в полевых условиях. Одно из распространённых замечаний — когда седло или актуатор клапана износится, крутящий момент, необходимый для его движения, увеличивается, вызывая скольжение или скольжение клапана. В результате небольшие изменения потока могут приводить к неустойчивым петлям, а давление в системе снижается, а не осадывается. Со временем такие напряжения разрушают уплотнения и связи, что приводит к непредсказуемым протечкам и в конечном итоге простою. Короче говоря, нестабильность потока → износ компонентов → усталость уплотнения → утечки, что иллюстрирует, как, казалось бы, небольшая проблема клапана может привести к проблемам с надёжностью.

Современные дата-центры — это огромные среды с жидкостным охлаждением. Как отмечает один из поставщиков, текущие тенденции, такие как гипермасштабные облачные нагрузки и нагрузки на ИИ, означают «больше труб на мегаватт и больше клапанов на систему», а отказы имеют «более серьёзные последствия», чем когда-либо. В этом контексте клапаны точного управления расходом становятся критичными. По словам Эмерсона, «клапаны напрямую влияют на время работы дата-центра», обеспечивая «контроль, изоляцию и надёжность, необходимые для непрерывной работы систем охлаждения, электроснабжения, водоснабжения и коммунальных услуг». Другими словами, надёжные клапаны — это не опциональные аксессуары, они являются основой для производительности и времени отработки.

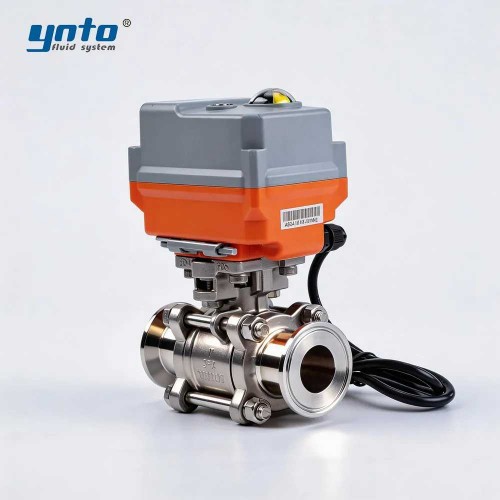

На практике решения охлаждения дата-центров опираются как на оборудование, так и на интеллектуальные клапаны. Чиллеры, насосы и теплообменники составляют основную железу, но именно клапаны регулируют эти компоненты. Электрические шаровые и бабочковые клапаны, часто в сочетании с приводами, обеспечивают изоляцию включения/выключения и ограничивание потока в больших трубах с охлаждённой водой. В то же время прецизионные управляющие клапаны (глобусные с позиционерами) непрерывно модулируют поток на основе тепловой обратной связи. Такое сочетание — приводящиеся в действие изоляционные клапаны и регулирующие клапаны управления — гарантирует, что охлаждающая мощность соответствует динамической нагрузке.

Например, компактные клапаны с четвертью оборота, такие как заслонки из нержавеющей стали, широко используются для «регулирования и изоляции потока воды через чиллеры, теплообменники и градирни». Они обеспечивают быструю реакцию и требуют минимального обслуживания. Аналогично, управляемые шаровые клапаны обеспечивают «плотное закрывание», что делает их идеальными для работы с аварийными потоками (например, пожарными петлями или обходом технического обслуживания). В высококачественных или специализированных схемах (например, теплообменники с задними дверями) инженеры могут использовать диафрагмические клапаны и санитарные шаровые клапаны для устранения «отключения» и обеспечения герметичности обслуживания.

Значение систем экологического контроля

Системы контроля окружающей среды в дата-центре включают все компоненты, поддерживающие правильные условия работы (температура, влажность, качество воздуха). Ключевые элементы включают датчики температуры и влажности, программное обеспечение для управления зданием, воздушные погрузчики (CRAC/CRAH) и клапаны, которые их приводят в движение. Прецизионные клапаны напрямую влияют на то, насколько эффективно эти системы реагируют на меняющиеся условия. Например, контроль влажности может влиять на эффективность охлаждения: слишком высокая влажность приводит к конденсации на оборудовании, а недостаток — к электростатическим проблемам. Клапаны на охлаждающих спиралях и заслонках регулируют смесь горячего и холодного воздуха, поэтому должны работать плавно и точно.

В сложной системе управления зданиями (BMS) клапаны часто взаимодействуют через открытые протоколы (Modbus, BACnet и др.). Эта интеграция позволяет автоматизировать обратную связь: повышение температуры в серверном зале, датчики сообщают о ней, а клапаны управления в контуре охлаждающей воды автоматически открываются для увеличения потока охлаждающей жидкости. SVF Flow Controls отмечает, что современные корпуса клапанов — это «индивидуальные пакеты привода, умные органы управления и бесшовная интеграция с BMS», обеспечивающие быструю, готовую к будущему развертывание. Короче говоря, клапаны служат последним управляющим элементом в цепочке HVAC; Их точность определяет, насколько хорошо система сможет поддерживать стабильность. Слабый отклик клапанов (лаги или перегрузки) напрямую приводит к более высокой температуре серверов и снижению эффективности охлаждения.

Связь с эффективностью охлаждения очевидна: хорошо контролируемый поток означает, что чиллеры и насосы выполняют только необходимую работу. Например, правильно размерный и управляемый клапан избегает ненужного насоса. Proconex подчёркивает, что «точное управление потоком — основа надёжного охлаждения», отмечая, что клапаны, которые являются «точными, отзывчивыми и долговечными», обеспечивают стабильную работу и повышают эффективность. Напротив, несовместимые клапаны приводят к потере энергии. Если клапан слишком велик, он может быть в основном закрыт в процессе работы, что снижает разрешение управления. Если он небольшой, он блокирует петлю и заставляет насосы работать интенсивнее. Лучшая практика — согласовывать размеры и характеристики клапанов с реальными условиями эксплуатации, как мы делаем при проектировании контуров дата-центров.

Изучение систем термического управления

Термическое управление в дата-центрах многогранно. В него входят традиционные установки CRAC/CRAH с охлаждаемыми водяными катушками, а также новые методы, такие как жидкостное охлаждение напрямую к чипу и теплообменники с задними дверями (RDHx). Все эти системы основаны на прецизионных клапанах потока. Например, в RDHx (катушка, установленная в задней части серверной стойки) охлаждённая вода поглощает тепло прямо у источника. RDHx эффективно удаляет тепло, «снижая нагрузку на систему HVAC». Важно, что этот поток воды регулируется клапаном: обычно пропорциональным или шаровым клапаном, который регулирует поток в реальном времени. Как отмечается в белой книге SVF, в этих системах жидкостного охлаждения используются «глобусные клапаны или управляющие клапаны».

Традиционные элементы тепловых установок также включают клапаны: клапаны подачи охлаждённой воды регулируют поток в здание, обходные клапаны защищают чиллеры, а балансирующие клапаны обеспечивают правильный поток каждого контура. Современные распределительные блоки и коллекторы используют приводящиеся клапаны для передачи охлаждающей жидкости на высокоплотные стойки. Оптимизируя эти потоки, система поддерживает однородные температуры. Преимущество двоякое: эффективное термическое управление избегает появления горячих точек (которые могут привести к тормозу или отказа сервера), а также максимизирует эффективность системы охлаждения, поддерживая насосы и чиллеры в оптимальном диапазоне. На практике высокопроизводительные клапаны помогают снизить гидравлические потери: например, электрический шаровой клапан с полным портом в обходной линии минимизирует падение давления, сохраняя энергию насоса .

Улучшение контроля потока вентиляции и кондиционирования воздуха (HVAC)

В любой системе HVAC клапаны являются ключевыми элементами. Каждый обработчик воздуха в компьютерной комнате (CRAH/CRAC) использует охлаждаемые водяные катушки и должен циркулировать воздух при точной температуре. Клапаны на входе охлаждённой воды в каждый блок определяют, сколько охлаждения. Аналогично, конденсаторные водяные и охлаждающие контуры имеют клапаны, балансирующие теплоотвод. По сути, любая жидкостная петля в цепи HVAC управляется клапаном. Например, в установках CRAH охлаждённая вода проходит через клапаны, регулирующие поток в катушках, напрямую влияя на охлаждённый воздух.

Приводы преобразуют эти клапаны в умные компоненты. Электронные приводы принимают цифровые управляющие сигналы (часто от PID-контроллера или BMS) и перемещают клапан в точное командное положение. Высококачественный электрический актуатор с обратной связью по позиции гарантирует точное соблюдение даже небольших изменений заданной точки. Это особенно важно в сложных системах, таких как расположение по горячим и холодным проходам, где постепенные отклонения температуры необходимо быстро корректировать. Решения Emerson в дата-центрах подчёркивают, что правильно спроектированные комбинации приводов и клапанов обеспечивают точность там, где это важно.

Преимущества точного управления значительны. Тонко регулируя поток охлаждённой воды, система может поддерживать строгие температурные допуски (часто ±1°F и выше), несмотря на переменные ИТ-нагрузки. Это снижает необходимость запускать чиллеры на полной мощности и предотвращает переохлаждение. Стабильное управление также предотвращает «скачки давления», которые могут нагружать трубы и оборудование. Кроме того, точные клапаны позволяют реализовывать продвинутые схемы, такие как переменный первичный поток (VPF), когда насосы регулируют газ в зависимости от потребности клапанов. Это может привести к значительной экономии энергии насосов. SVF подчёркивает, что клапаны, разработанные для «высокоцикловых, высокочистых» сред, обеспечивают длительный срок службы и низкий уровень обслуживания — то есть при достижении оптимальных настроек риск смещения или отказа минимизируется.

Применение промышленных ламп и кейсы

Приведённые выше принципы не только теоретические. Многочисленные кейсы и отраслевые отчёты фиксируют улучшения в области точного управления потоками в дата-центрах. Например, в одном из объектов в Финиксе, где в охлаждённой воде было много растворённого кислорода, традиционные фильтры постоянно забивались, что вызывало падения давления и требование интенсивного обслуживания. Установив специальное устройство управления расходами (сепаратор Flamcovent Clean Smart), установка «устраняет проблемы с засорами, снижает затраты на обслуживание и повышает энергоэффективность». Урок: поддержание путей потока свободными (и использование умных гидравлических органов управления) обеспечивает стабильную теплопередачу и большую надёжность.

В другом сценарии оператор гипермасштаба реализовал автоматические клапаны для своих коллекторов стойки. Каждая стойка имела электрический клапан управления с позиционером, привязанным к BMS. В результате был точный контроль температуры на уровне стойки с минимальным перегрузом. На каждом критическом контуре были установлены резервные изоляционные клапаны (шариковые клапаны), чтобы обеспечить обслуживание без простоев. По мнению отраслевых экспертов, такие конструкции обеспечивают стабильную температуру при переменных нагрузках и снижают риск термического троттлинга. Фактически, Proconex сообщает, что в высокоплотных дата-центрах с ИИ управляющие клапаны регулируют поток на уровне стойки, чтобы справляться с резкими тепловыми нагрузками, а высокопроизводительные клапаны обеспечивают стабильное давление.

Ведущие производители ламп также внедряют инновации для удовлетворения потребностей дата-центров. Теперь продукция оснащена такими функциями, как запирающиеся ручки, антистатические устройства и огнебезопасные конструкции. Например, пожаробезопасные шариковые клапаны (сертифицированные по API 607) используются в топливных и аварийных системах охлаждения для обеспечения немедленного перекрытия во время пожаров.  Многие дата-центры теперь стандартизируют корпуса и седла из нержавеющей стали (316L); как отмечается в одном отчёте, 316L «обладает превосходной устойчивостью к хлоридам и химическому воздействию по сравнению с углеродистой сталлю». Это значительно продлевает срок службы, особенно в петлях с гликолем или деионизированной водой. Соответствие стандартам (ANSI/ASME, ISO, API) также лежит в основе надёжности — клапаны выбираются для соответствия стандартам и испытаниям, таким как ASME B16.34 по давлению, API 608 по производительности и ISO 15848-1 по герметичности.

Заключение

Прецизионные клапаны управления течением буквально являются сердцем системы управления теплом в дата-центрах. При правильном выборе и применении они обеспечивают стабильное охлаждение и высокий уровень безработности. Доказательства очевидны: «хорошо спроектированная система водяного охлаждения дата-центра зависит от точной, отзывчивой и долговечной работы клапанов». Инвестиции в высококачественные клапаны и приводы — это инвестиция в эксплуатационную стабильность и энергоэффективность.

Смотря в будущее, мы ожидаем ещё более умных систем клапанов. Будущие разработки включают встроенные сенсорные сети и алгоритмы управления на базе ИИ, которые прогнозируют и компенсируют изменения нагрузки в реальном времени. Интегрированные цифровые контроллеры клапанов (с встроенной диагностикой) отмечают износ до того, как он вызовет проблемы, переходя техническое обслуживание с реактивного в проактивное. Для менеджеров дата-центров призыв к действию прост: сотрудничайте с экспертами по клапанам и переходите на решения для точных потоков. Внедрение надёжных электрических шариковых клапанов, бабочковых клапанов и приводов, настроенных под ваши системы охлаждения, принесёт плоды. Проверьте систему на наличие недостаточно крупных или плохо работающих клапанов и подумайте о замене специально разработанных клапанов (например, моделей с высоким циклом, устойчивым к коррозии) по мере необходимости. Таким образом, вы сможете обеспечить надёжное охлаждение, оптимальное энергопотребление и работу дата-центра без неожиданных перебоев.
